Configuración de máquinas láser y plotters: guía técnica

Una máquina que corta bien en una esquina y pierde fuerza en la otra, un plotter que no cierra los contornos o una biblioteca de materiales cuyos parámetros nunca funcionan a la primera no necesariamente indican que el equipo esté dañado. Con frecuencia, el origen está en una configuración incompleta, una calibración alterada o una combinación incorrecta entre material, herramienta, software y mecánica. La configuración de máquinas láser y plotters debe abordarse como un proceso técnico medible, no como una sucesión de ajustes al azar.

En comunidades técnicas se repiten casos muy similares: equipos láser que solo procesan correctamente una pequeña zona de la mesa, máquinas usadas cuya condición real se desconoce, usuarios que buscan bibliotecas para láser MOPA y sistemas antiguos que no se comunican por una configuración serial incorrecta. Esta guía organiza esos problemas en un método de diagnóstico aplicable a láseres CO2, láseres de fibra, plotters de corte y mesas digitales.

Configurar y calibrar no significan lo mismo

Configurar consiste en indicarle al sistema cómo debe trabajar: dimensiones del área útil, origen, unidades, controlador, velocidad, potencia, frecuencia, presión, tipo de herramienta y formato de comunicación. Calibrar significa comprobar que la respuesta física corresponda con lo ordenado por el software.

Por ejemplo, seleccionar una velocidad de corte es configuración. Medir si un desplazamiento programado de 500 mm realmente recorre 500 mm es calibración. En un láser, definir la potencia es configuración; verificar foco, alineación y uniformidad del haz es calibración. Separar ambos conceptos evita intentar corregir un problema mecánico aumentando potencia o compensar un error de software moviendo componentes ópticos.

Preparación antes de tocar parámetros

Antes de modificar ajustes internos, establezca una línea base. Si el equipo es usado, fue transportado o lleva tiempo detenido, no conviene asumir que conserva su calibración original.

1. Identifique el sistema: tipo de fuente láser, controlador, software, motores, herramientas instaladas y conexiones disponibles. Una máquina CO2 de recorrido cartesiano no se calibra igual que un láser de fibra con cabezal galvo.
2. Consiga la documentación correcta: manual del equipo, controlador y fuente. Los valores de frecuencia, ancho de pulso, corriente o aceleración no deben copiarse de otra máquina sin comprobar compatibilidad.
3. Registre el estado inicial: tome nota de parámetros, guarde una copia de la configuración y documente síntomas con fotografías y archivos de prueba.
4. Revise la instalación: nivelación, alimentación eléctrica adecuada, puesta a tierra, ventilación, extracción, refrigeración cuando corresponda y conexiones firmes.
5. Use un material de prueba estable: trabaje con retales planos, conocidos y del mismo lote mientras diagnostica. La humedad, el espesor y la composición pueden cambiar el resultado.

La seguridad tiene prioridad. No anule enclavamientos, no observe directamente el haz y no procese materiales de composición desconocida. Algunos plásticos liberan gases corrosivos o peligrosos. Las intervenciones sobre fuente, alta tensión, gabinete eléctrico u óptica interna deben quedar en manos de personal capacitado.

Diagnóstico paso a paso de una máquina láser CO2

1. Compruebe limpieza, extracción y refrigeración

La contaminación de espejos y lente reduce la energía que llega al material y puede producir calentamiento localizado. Inspeccione los elementos ópticos con el equipo desenergizado y límpielos únicamente con el método y los insumos recomendados para su recubrimiento. Una limpieza incorrecta puede rayarlos.

Revise también el flujo de aire asistido, la extracción de humo y, en equipos refrigerados por agua, el estado del circuito y la temperatura de operación indicada por el fabricante. El humo sobre la lente, una extracción deficiente o una refrigeración inestable pueden confundirse con falta de potencia.

2. Verifique foco y planitud de la mesa

Un error de enfoque aumenta el diámetro del punto y reduce la densidad de energía. Compruebe la distancia focal mediante la galga del equipo o una prueba de rampa, según el diseño de la máquina. Después mida varios puntos de la cama, no solo el centro.

Si el foco cambia entre izquierda y derecha, puede existir desnivel de mesa, material arqueado, eje Z desajustado o cabezal fuera de escuadra. Sin embargo, si la mesa está plana y el resultado se debilita progresivamente hacia un extremo, el siguiente sospechoso es la trayectoria óptica.

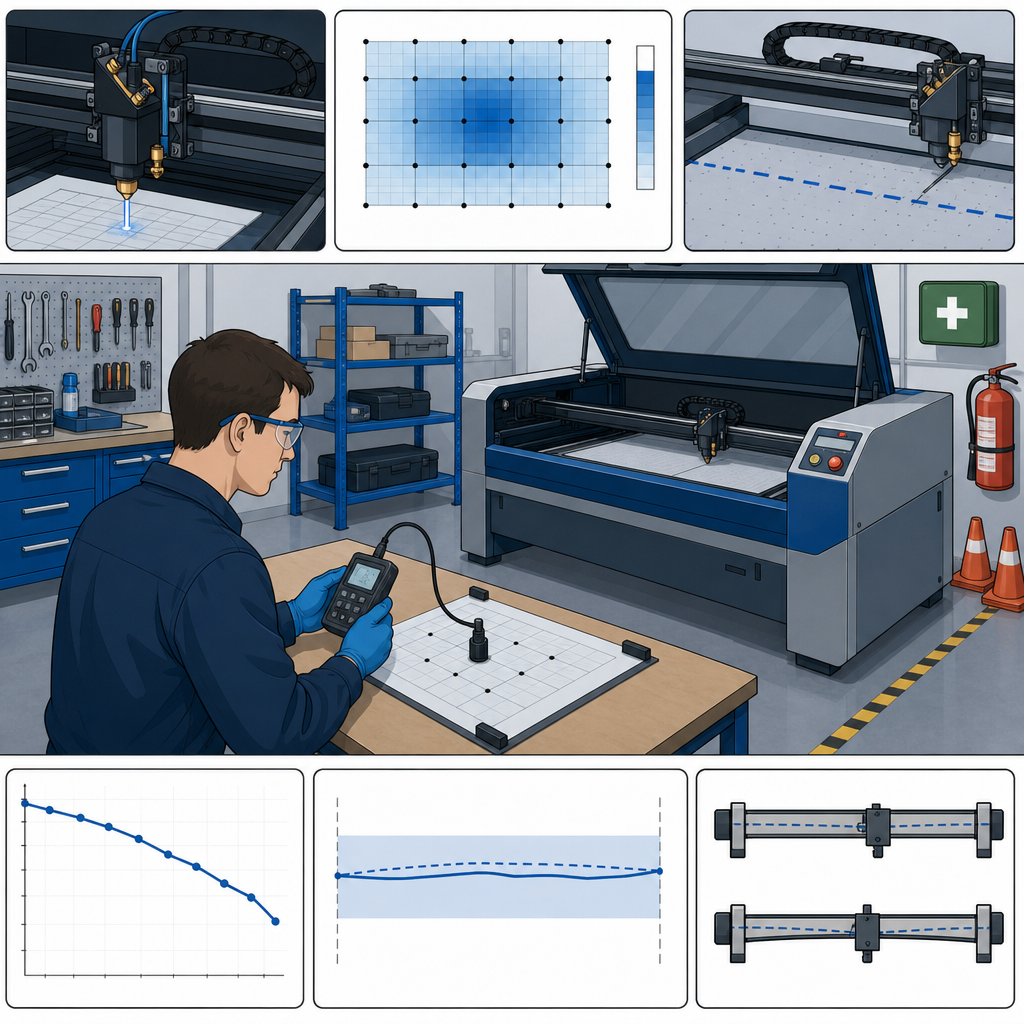

3. Evalúe la alineación del haz en toda el área

El caso típico es claro: el grabado o corte luce bien cerca de una esquina, pero pierde intensidad al alejarse. Esto suele apuntar a una alineación deficiente, a un haz que no entra centrado en el cabezal o a un elemento óptico deteriorado. Que el material esté enfocado no demuestra que los espejos estén alineados.

La verificación debe hacerse en posiciones cercanas y lejanas de cada eje, utilizando pulsos de prueba controlados y el procedimiento del fabricante. El impacto debe conservar su posición al desplazar el carro. Si se mueve, la trayectoria requiere ajuste. No compense elevando un lado del material: esa acción puede alterar el foco, pero no corrige la dirección del haz.

La alineación óptica exige precaución. Emplee la menor energía de prueba permitida, protección adecuada y nunca introduzca manos en el recorrido con el equipo habilitado. Si no existe un procedimiento documentado, solicite servicio técnico.

4. Separe pérdida óptica de desgaste de la fuente

Un tubo o fuente con muchas horas puede entregar menos potencia, pero no debe ser la primera conclusión. Si la debilidad cambia según la posición de la mesa, es más probable un problema de alineación, óptica, foco o geometría. Si el rendimiento es bajo y relativamente uniforme en toda el área, entonces deben revisarse fuente, alimentación, refrigeración y parámetros de control.

No use tiempos publicados en foros como criterio absoluto. La velocidad de corte depende de potencia efectiva, lente, asistencia de aire, material, espesor, calidad del acrílico o madera y estado general del equipo. Lo útil de esas experiencias es reconocer que necesitar múltiples pasadas o la potencia máxima para tareas que antes eran sencillas justifica una revisión sistemática.

5. Revise mecánica y escala

Inspeccione correas, poleas, acoples, guías y lubricación según el plan de mantenimiento. Una correa floja puede generar contornos desplazados; una polea con tornillo suelto produce pérdida de pasos; una guía contaminada causa vibración o variaciones de velocidad. Grabe o corte un cuadrado grande y mida lados y diagonales. Si los lados difieren, revise escala por eje; si las diagonales no coinciden, revise escuadra mecánica.

Configuración de láser de fibra y bibliotecas en LightBurn

Una biblioteca de materiales es un punto de partida, no una receta universal. Incluso dos láseres de fibra con potencia nominal semejante pueden responder de manera diferente por fuente, lente, campo de trabajo, calibración galvo, enfoque, material y acabado superficial. En un sistema MOPA también intervienen frecuencia y ancho de pulso, cuyos rangos dependen de la fuente específica.

Antes de importar parámetros de terceros, confirme que LightBurn esté configurado para el controlador correcto, que el área de trabajo y la lente correspondan al equipo y que la corrección del campo haya sido realizada. Un error de selección de lente o archivo de corrección puede producir dimensiones inexactas o distorsión en los bordes.

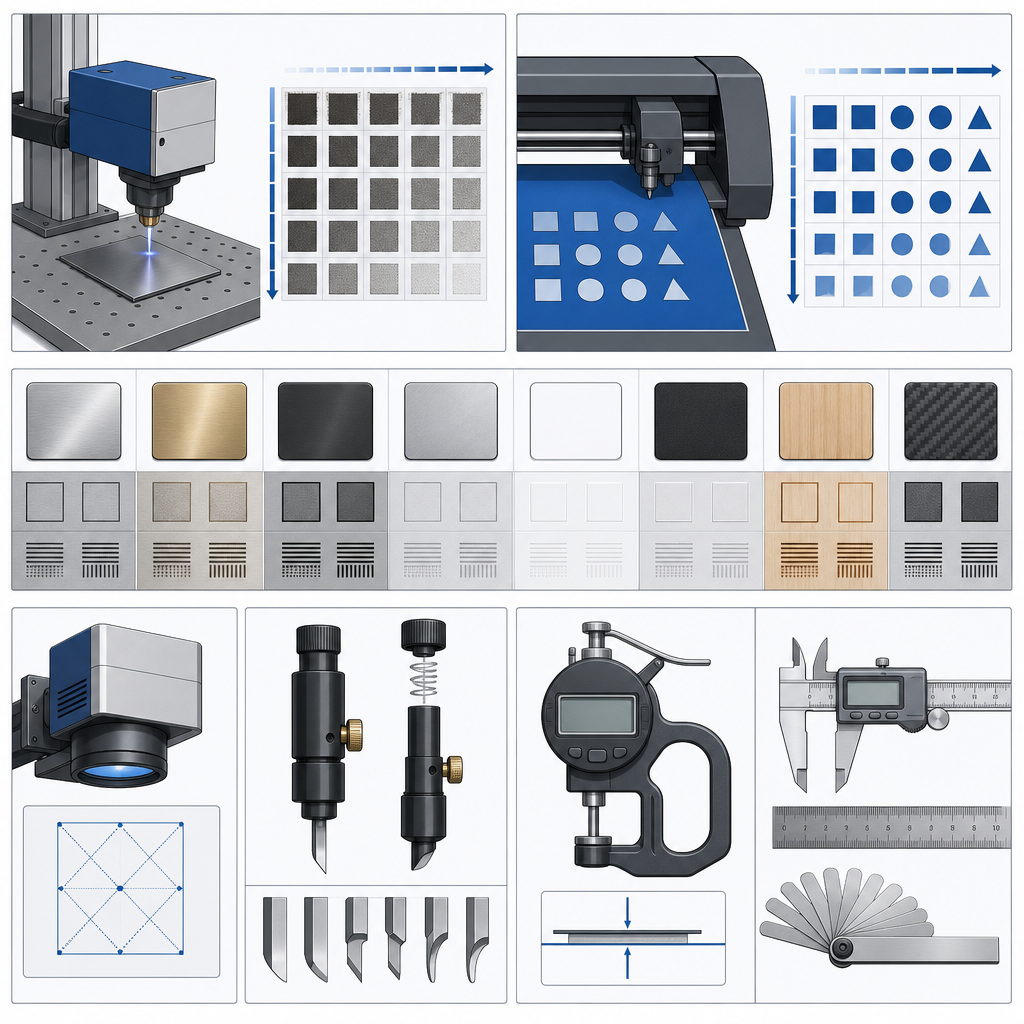

Construya su propia biblioteca de forma controlada:

1. Cree una ficha por material, aleación, acabado y objetivo: marcado oscuro, remoción, textura o grabado profundo.
2. Fije correctamente el foco y mantenga iguales la preparación superficial y la orientación de la pieza.
3. Genere una matriz de pruebas variando solo dos factores por vez, normalmente velocidad y potencia.
4. En MOPA, explore frecuencia y ancho de pulso dentro de los límites documentados por el fabricante.
5. Registre lente, número de pasadas, intervalo entre líneas, estrategia de relleno y resultado observado.
6. Valide el parámetro sobre una pieza real antes de liberarlo a producción.

Copiar una biblioteca para un equipo de 80 W, por ejemplo, no garantiza que sea segura o efectiva en otra fuente de 80 W. La potencia nominal por sí sola no define la energía depositada ni el resultado metalúrgico.

Calibración de plotters de corte y mesas digitales

Presión, profundidad y offset de cuchilla

En un plotter de cuchilla, la punta debe sobresalir apenas lo necesario para atravesar la película y su adhesivo sin cortar profundamente el liner. La profundidad se ajusta físicamente; la presión solo aporta la fuerza de trabajo. Sacar demasiado la cuchilla y reducir la presión suele deteriorar esquinas, desgastar el portacuchillas y marcar la base.

Realice un corte de prueba. La figura debe depilarse con facilidad, conservar esquinas limpias y dejar el soporte apenas marcado. Si los círculos no cierran o las esquinas presentan pequeños ganchos, revise el offset de la cuchilla, el giro libre del portacuchillas y la compensación de sobrecorte, si el controlador la ofrece.

Seguimiento del material

Cuando el vinilo se desplaza lateralmente en trabajos largos, limpie los rodillos de arrastre, compruebe que los pinch rollers estén sobre las zonas admitidas y cargue el rollo sin tensión desigual. Desenrolle material suficiente para que el motor no tenga que tirar del peso completo del rollo. Haga un avance longitudinal de prueba antes del trabajo final.

En mesas digitales, además de vacío o sujeción, deben revisarse altura de herramienta, origen, compensación y correspondencia entre herramienta física y perfil de software. Las cuchillas oscilantes y herramientas de hendido requieren mantenimiento propio; el ruido creciente, la holgura o un borde irregular pueden indicar desgaste y no un simple error de presión.

Lectura de marcas y cámara

Para corte de impresos, calibre la relación entre sensor o cámara y herramienta. Use el patrón oficial del sistema, una impresión sin escalado y condiciones de iluminación consistentes. Un sensor óptico antiguo puede ser más sensible al brillo, contraste o laminado, por lo que conviene probar marcas más legibles dentro de las opciones admitidas y evitar reflejos directos.

Si el error es constante en toda la hoja, revise offset entre sensor y cuchilla. Si aumenta progresivamente, revise escala de impresión, compensación del material o calibración por ejes. Si cambia de forma irregular, inspeccione arrastre, sujeción y lectura de marcas.

Tabla rápida de síntomas y comprobaciones

Comunicación, controladores y equipos antiguos

En maquinaria heredada es común encontrar conexiones seriales, interfaces DNC o controladores dependientes de software antiguo. No existe una velocidad de comunicación universal. Además del baud rate deben coincidir bits de datos, paridad, bits de parada, control de flujo, tipo de cable y protocolo.

No cambie el controlador solo porque una combinación habitual no funcionó. Primero identifique la placa, busque el manual exacto, revise la configuración guardada en el control y verifique si el cable es directo o cruzado. Utilice un computador aislado para software legado y conserve una copia de configuraciones y archivos. Probar combinaciones al azar puede ocultar el problema y, en algunos controles, alterar datos importantes.

Si el equipo se conecta por USB o red, también deben coincidir el dispositivo seleccionado, dirección, controlador y método de transferencia. Cuando LightBurn, RDWorks u otro software ofrece conexión pero no controla correctamente la máquina, confirme compatibilidad real con el controlador; compartir un conector no significa compartir protocolo.

Método profesional para ajustar parámetros

La optimización debe cambiar una variable a la vez. Ajustar simultáneamente potencia, velocidad, foco y presión impide saber cuál produjo la mejora.

1. Defina el resultado aceptable: corte completo, profundidad, contraste, borde limpio o precisión dimensional.
2. Estabilice material, foco, herramienta y condiciones auxiliares.
3. Ejecute una prueba pequeña y repetible.
4. Modifique una o dos variables mediante una matriz ordenada.
5. Mida el resultado, no se limite a evaluarlo visualmente.
6. Repita la mejor combinación para comprobar consistencia.
7. Guarde el perfil con fecha, material, espesor, lente o cuchilla y observaciones.

En corte láser, la mejor configuración no siempre es la de mayor potencia. Una velocidad adecuada, buen foco, óptica limpia y aire asistido estable suelen producir un borde más consistente. En un plotter, más presión tampoco equivale a mejor corte: puede aumentar desgaste y reducir precisión.

Errores comunes que deben evitarse

• Copiar parámetros sin contexto: potencia nominal, material y software similares no garantizan resultados iguales.
• Usar potencia para corregir alineación: aumenta el estrés sobre la fuente sin resolver la pérdida localizada.
• Calibrar sobre material deformado: introduce errores de foco, altura y medición.
• Modificar valores de fábrica sin respaldo: siempre exporte o fotografíe la configuración original.
• Ignorar consumibles y desgaste: lentes, espejos, cuchillas, portacuchillas, correas y herramientas cambian con el uso.
• Confundir un error de archivo con falla mecánica: compruebe unidades, escalado, capas, duplicados y trayectorias antes de intervenir la máquina.
• Omitir mantenimiento preventivo: limpiar únicamente cuando aparece un defecto suele elevar costos y tiempos muertos.

Cómo saber cuándo solicitar soporte técnico

Detenga las pruebas si observa arcos eléctricos, olor anormal, sobrecalentamiento, fugas, ruido mecánico fuerte, pérdida repetida de pasos o daño visible en elementos ópticos. También conviene solicitar diagnóstico cuando la alineación no se conserva, la potencia cae incluso con óptica limpia o el controlador pierde su configuración.

Una calibración correcta convierte los parámetros en información repetible. Documentar materiales, herramientas, mantenimiento y resultados permite pasar de corregir emergencias a controlar el proceso. Si necesita revisar la configuración de máquinas láser y plotters, Importasia ofrece equipos, repuestos y soporte técnico especializado en Colombia para sistemas láser CO2, fibra y soluciones de corte digital.

Preguntas frecuentes

¿Por qué mi láser corta bien en un lado y pierde potencia en el otro?

Las causas más comunes son desalineación del haz, variación de foco, desnivel de la mesa o entrada descentrada al cabezal. Si el material y el foco están correctos, verifique la trayectoria óptica en posiciones cercanas y lejanas antes de aumentar la potencia.

¿Puedo usar una biblioteca de materiales de otro láser en LightBurn?

Puede utilizarla como referencia inicial, pero no como configuración definitiva. La fuente, lente, foco, material, controlador y estado del equipo modifican el resultado, especialmente en sistemas MOPA.

¿Cómo calibro la cuchilla de un plotter de corte?

Exponga solo la punta necesaria para atravesar la película y el adhesivo, ajuste después la presión con un corte de prueba y revise el offset. El liner debe quedar apenas marcado, sin cortes profundos ni esquinas deformadas.

¿Qué debo revisar si el software no se comunica con la máquina?

Confirme compatibilidad del controlador, puerto seleccionado, cable, drivers y protocolo. En conexiones seriales también deben coincidir baud rate, bits de datos, paridad, bits de parada y control de flujo según la documentación del equipo.
