Configurar LightBurn láser: guía para evitar errores

La máquina enciende, ejecuta el home y parece responder correctamente, pero al enviar el trabajo no graba, no corta o intenta desplazarse fuera del material. En otros casos, el diseño sale deformado, con un tamaño distinto al esperado o demasiado oscuro. Estos problemas rara vez se solucionan aumentando la potencia al azar: normalmente se originan en la configuración del dispositivo, el sistema de coordenadas, las capas o la preparación del archivo.

Aprender a configurar LightBurn láser implica entender cómo se relacionan el software, el controlador, el diseño y el material. A continuación presentamos un procedimiento práctico para máquinas compatibles con LightBurn, incluyendo equipos láser CO2, diodo y fibra. Algunos nombres de opciones pueden variar según el controlador y la versión instalada.

Antes de configurar: identifique su láser y controlador

LightBurn no controla todas las máquinas de la misma manera. La primera decisión importante es seleccionar el tipo de dispositivo correcto. Una configuración equivocada puede permitir que la máquina se conecte y haga movimientos básicos, pero impedir la ejecución normal del grabado.

• Láser CO2 con controlador DSP: suele utilizar controladores compatibles con familias como Ruida o Trocen. Normalmente cuenta con área de trabajo cerrada, panel independiente y funciones de origen propias.
• Láser de diodo con controlador GCode: generalmente trabaja con firmware como GRBL. Depende de comandos GCode, límites, posición de inicio y ajustes internos del controlador.
• Láser de fibra: requiere una configuración y un controlador específicamente compatibles. No debe añadirse como si fuera una máquina GCode convencional.

Revise el modelo del controlador, no solamente el nombre comercial de la máquina. También confirme que la versión de LightBurn sea compatible con ese sistema. Actualizar puede corregir problemas, pero antes conviene guardar una copia de la configuración del dispositivo y de los parámetros conocidos de producción.

Configuración inicial de la máquina en LightBurn

El asistente de dispositivos solicita datos que determinan el movimiento y la ubicación del trabajo. Configure estos campos con información real del equipo, evitando copiar valores de otra máquina aunque tenga una apariencia similar.

1. Conecte la máquina: use el puerto USB o la conexión de red correspondiente. En equipos USB, seleccione el puerto correcto y compruebe que el sistema operativo reconoce el controlador.
2. Agregue o importe el dispositivo: utilice la detección automática solo si identifica correctamente el controlador. De lo contrario, realice la selección manual con base en la documentación técnica.
3. Defina el área útil: ingrese el ancho y alto reales de la zona de trabajo en milímetros. No utilice el tamaño exterior de la máquina.
4. Seleccione el origen del dispositivo: debe corresponder a la esquina que la máquina considera su cero después del homing. Esta posición puede ser frontal izquierda, posterior derecha u otra, según el diseño mecánico y el controlador.
5. Compruebe unidades y escala: para trabajos láser normalmente se utilizan milímetros. Un error entre milímetros y pulgadas puede producir diseños extremadamente grandes o pequeños.
6. Guarde un archivo de prueba: cree un cuadrado sencillo con una capa de potencia moderada y úselo únicamente sobre un retal adecuado.

Si al presionar Home el cabezal se dirige, por ejemplo, a la esquina posterior derecha, esa observación ayuda a identificar el cero físico. No cambie el origen en LightBurn solo para que la vista se vea más cómoda: primero determine cuál es el origen real reportado por la máquina.

Origen del dispositivo, posición de inicio y origen del trabajo

La confusión entre estos tres conceptos es una de las causas más frecuentes de choques y mensajes de trayectoria fuera de límites.

Coordenadas absolutas

En este modo, la ubicación del diseño en la cuadrícula de LightBurn corresponde a su posición dentro de la cama. Resulta práctica cuando la máquina hace home de forma confiable y el material se ubica con topes o plantillas. Si el objeto está en la esquina frontal, el diseño también debe colocarse en esa zona de la cuadrícula.

Posición actual

El trabajo comienza con relación a la ubicación actual del cabezal. Es útil al posicionar sobre piezas individuales, pero exige elegir correctamente el origen del trabajo. Si se selecciona la esquina inferior izquierda, esa esquina del diseño será la que coincida con la posición actual.

Origen del usuario

Algunos controladores permiten guardar una referencia definida desde el panel o el software. Es una opción útil en producción repetitiva, siempre que el operador no modifique accidentalmente el punto guardado.

Antes de encender el láser, utilice la función de encuadre o Frame. Observe toda la trayectoria y confirme que permanezca dentro del material y de los límites mecánicos. En equipos abiertos, siga las medidas de protección ocular y control de acceso indicadas por el fabricante.

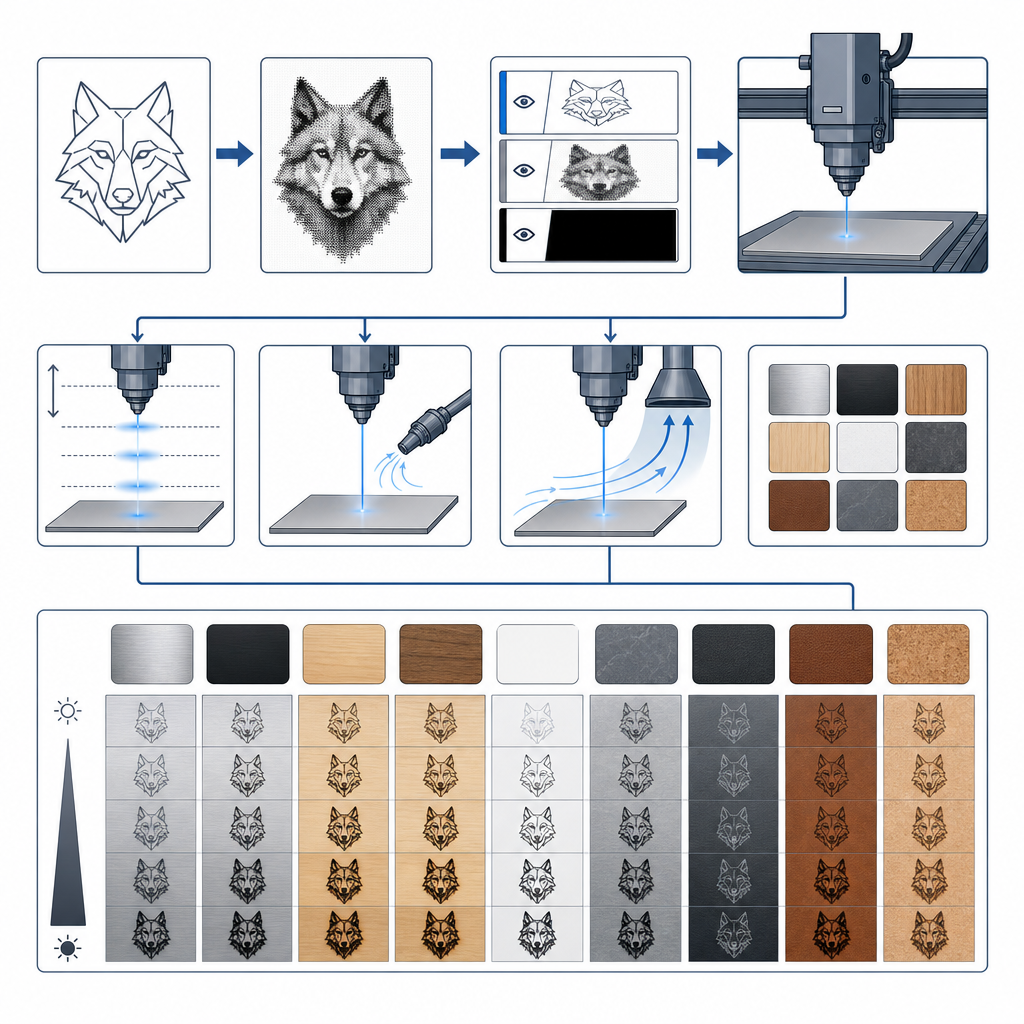

Cómo preparar correctamente el archivo de diseño

LightBurn puede importar formatos vectoriales y mapas de bits, pero cada tipo necesita un tratamiento diferente. SVG y DXF suelen utilizarse para líneas, geometrías y corte; PNG, JPG o BMP se utilizan habitualmente para fotografías y gráficos rasterizados.

¿Qué hacer con una imagen de 480 × 640 píxeles?

Los píxeles describen la cantidad de información de una imagen, pero no fijan por sí solos su tamaño físico. Además, un archivo de 125 KB indica cuánto ocupa en almacenamiento, no su resolución de grabado ni la potencia necesaria.

Una recomendación genérica de 300 DPI puede servir durante la edición gráfica, pero no garantiza un buen resultado láser. Lo importante es definir primero el ancho o alto final en milímetros. Cuando una imagen de 480 × 640 píxeles se amplía demasiado, cada píxel debe cubrir una superficie mayor y puede aparecer pérdida de detalle.

1. Importe la imagen y conserve su proporción para evitar deformaciones.
2. Introduzca el tamaño físico final en la barra de dimensiones.
3. Recorte las áreas innecesarias antes de procesar la imagen.
4. Ajuste brillo, contraste y gamma observando la vista previa.
5. Seleccione un modo de tramado adecuado para fotografía o utilice escala de grises si el material y el controlador responden bien a potencia variable.
6. Revise el intervalo de línea. Un intervalo excesivamente pequeño aumenta el tiempo y puede acumular calor sin aportar detalle que el punto láser no pueda reproducir.

No seleccione «Vector» para una fotografía esperando convertirla automáticamente en líneas de corte. El trazado de imagen puede generar vectores a partir de contornos, pero no reemplaza el procesamiento tonal requerido para un grabado fotográfico.

Capas, velocidad, potencia y modo de operación

En LightBurn, los colores de las capas son identificadores de proceso; no representan necesariamente el color final sobre la pieza. Cada capa puede tener velocidad, potencia, número de pasadas y modo de trabajo diferentes.

No existe un porcentaje universal de potencia para acero, madera, acrílico o cerámica. Incluso dos máquinas anunciadas con la misma potencia pueden entregar resultados diferentes por el tipo de fuente, estado óptico, lente, enfoque, velocidad y material. Por eso, valores como 20 % o 30 % solo deben considerarse puntos de prueba cuando provienen de una referencia válida para el mismo equipo y sustrato, nunca una receta definitiva.

Construya una matriz de pruebas

Cree pequeños cuadros con variaciones ordenadas de velocidad y potencia. Empiece con niveles conservadores y observe profundidad, contraste, borde y presencia de humo o fusión. Modifique una variable a la vez. Guarde el resultado junto con el nombre exacto del material, espesor, lente, enfoque y fecha; así podrá reutilizar parámetros con criterio.

Para corte, no compense siempre una falta de penetración aumentando la potencia. Revise antes el enfoque, la limpieza de la lente, el caudal de aire, la velocidad y la planitud del material. En grabado, una potencia excesiva puede borrar detalles y aumentar el riesgo de incendio.

La máquina hace home, pero no graba ni corta

Que el equipo ejecute el homing confirma comunicación y movimiento básicos, pero no prueba que la salida del láser esté habilitada. Siga este diagnóstico en orden:

1. Compruebe el estado de conexión: seleccione el dispositivo y puerto correctos. Revise la consola en busca de alarmas o errores.
2. Abra un archivo válido: confirme que el diseño sea visible, tenga dimensiones razonables y esté ubicado dentro del área de trabajo.
3. Active la salida de la capa: en la ventana de cortes y capas, la opción de salida debe estar habilitada. Verifique también que la capa no esté configurada solo para visualización.
4. Asigne el modo correcto: use línea para vectores de corte o contorno, relleno para superficies e imagen para mapas de bits.
5. Revise velocidad y potencia: una potencia en cero, una velocidad desproporcionada o unidades equivocadas pueden producir un recorrido sin marca visible.
6. Ejecute Frame: confirme que el trabajo se encuentra sobre el material y no excede límites.
7. Verifique condiciones de seguridad: tapa, interruptores, flujo de agua, extracción, alarma del controlador y demás interbloqueos pueden impedir el disparo.
8. Revise enfoque y distancia: un haz fuera de foco puede ser incapaz de marcar o cortar aunque la fuente se active.
9. Realice una prueba controlada: utilice material de descarte y parámetros conservadores, sin anular sistemas de seguridad.

Si la máquina se mueve pero el tubo, diodo o fuente no emite, no continúe aumentando potencia desde el software. Puede existir una condición de protección, un problema de cableado, una fuente deshabilitada o una configuración del controlador que debe revisar personal técnico.

Imágenes coloridas y grabado en acero inoxidable

Una imagen a color importada en LightBurn debe traducirse a niveles de energía o patrones de puntos. En un proceso convencional, los colores de la pantalla no se transfieren como tinta al metal. La conversión a escala de grises permite utilizar la luminosidad de cada color para generar contraste.

La posibilidad de marcar acero depende de la tecnología. Un láser de fibra es la opción habitual para marcado directo de metales. Algunos sistemas de fibra, especialmente ciertas fuentes y configuraciones, pueden producir efectos de color mediante oxidación controlada, pero requieren parámetros muy precisos y no reproducen una fotografía RGB como una impresora. Un láser de diodo puede necesitar un recubrimiento compatible para obtener contraste y no debe asumirse que graba acero profundamente. Un láser CO2 normalmente requiere un compuesto de marcado adecuado para acero.

El dato «20 W» tampoco es suficiente para definir parámetros: es indispensable conocer el tipo de fuente y si la potencia anunciada corresponde a potencia óptica efectiva. Prepare la imagen en escala de grises, pruebe diferentes tratamientos tonales y ejecute una matriz sobre una muestra del mismo acabado superficial.

Kerf, medidas y encajes precisos

El kerf es el ancho de material removido por el corte. Afecta soportes, ranuras, cajas y piezas que deben ensamblarse. No conviene ingresar un valor tomado de internet porque cambia con el material, el espesor, el enfoque y los parámetros.

1. Corte una figura de dimensiones conocidas con los parámetros de producción.
2. Mida la pieza y el vacío resultante con un instrumento apropiado.
3. Calcule la desviación y determine la compensación necesaria según si necesita una dimensión exterior, interior o un ajuste entre piezas.
4. Aplique la compensación en la dirección correcta y repita la prueba.
5. Valide los diámetros y ranuras críticos antes de fabricar el lote completo.

Evite confundir compensación de kerf con escalado. Si todas las dimensiones presentan un error proporcional, podría existir un problema de calibración de pasos o unidades; si la diferencia se concentra en los bordes cortados, el kerf es una causa más probable.

Cómo firmar y conservar un proyecto terminado

Para firmar una pieza de cerámica puede crear un logotipo o una marca vectorial en una capa independiente. Ubicarla en el reverso suele preservar la estética principal. La cerámica esmaltada, pintada o con recubrimiento reacciona de forma diferente, así que pruebe el mismo sistema de capas y acabado antes de procesar la obra final.

Conserve también el trabajo digital. Guarde el archivo editable de LightBurn, una copia del arte original y una ficha de parámetros. Incluya tamaño físico, material, proceso, enfoque, velocidad, potencia y número de pasadas. Los archivos de proyectos anteriores pueden reutilizarse como referencia, pero los parámetros deben confirmarse si cambió la máquina, la óptica o el lote de material.

Errores comunes que debe evitar

• Confundir el tamaño del archivo en KB con su resolución o calidad de grabado.
• Usar 300 DPI como regla universal sin considerar el tamaño físico y el diámetro efectivo del punto.
• Copiar potencia y velocidad de otra tecnología láser.
• Cambiar el origen de la máquina para corregir un problema de posicionamiento sin revisar las coordenadas.
• Ejecutar el trabajo sin utilizar Frame.
• Intentar cortar una fotografía rasterizada como si fuera un vector.
• Dejar líneas duplicadas, que ocasionan dos recorridos y exceso de energía.
• Trabajar sin enfoque, extracción o asistencia de aire adecuados.
• Hacer pruebas sobre la pieza final en lugar de usar una muestra equivalente.
• Dejar la máquina sin supervisión durante el corte o grabado.

Lista de verificación antes de iniciar

• Dispositivo, controlador y puerto correctos.
• Área útil y origen del dispositivo verificados.
• Material ubicado dentro de la trayectoria mostrada por Frame.
• Diseño con tamaño físico, proporción y unidades correctas.
• Capas activas y modos de línea, relleno o imagen bien asignados.
• Velocidad y potencia validadas mediante pruebas.
• Enfoque, extracción, refrigeración y aire en condiciones normales.
• Operador presente y sistemas de seguridad activos.

Una configuración confiable no depende de encontrar un valor mágico, sino de validar la cadena completa: archivo, capas, coordenadas, material y estado de la máquina. Si necesita revisar una configuración que no dispara, pierde el origen o produce resultados inconsistentes, Importasia ofrece equipos, repuestos y soporte técnico especializado en Colombia para tecnologías de corte y grabado láser.

Preguntas frecuentes

¿Por qué LightBurn mueve la máquina, pero el láser no graba?

Revise que la salida de la capa esté activa, que la potencia no esté en cero y que el modo de trabajo sea correcto. También pueden intervenir alarmas, interbloqueos, refrigeración, tapa de seguridad o una fuente láser deshabilitada; no anule estas protecciones.

¿Qué origen debo seleccionar en LightBurn?

El origen del dispositivo debe coincidir con el cero físico definido por la máquina después del homing. Para posicionar el trabajo, elija entre coordenadas absolutas, posición actual u origen del usuario según su método de producción y compruebe siempre la trayectoria con Frame.

¿Una imagen de 480 × 640 píxeles debe configurarse a 300 DPI?

No necesariamente. Primero defina el tamaño físico de salida y evalúe si la cantidad de píxeles conserva el detalle necesario; el intervalo de línea también debe corresponder a la capacidad óptica del equipo. El peso en KB no determina la calidad del grabado.

¿Se pueden grabar imágenes a color sobre acero inoxidable?

LightBurn convierte la información visual en niveles de energía o patrones, no imprime colores como una impresora. El marcado directo depende de la fuente láser: la fibra es la tecnología habitual para metal, mientras diodo y CO2 pueden requerir recubrimientos; ciertos sistemas de fibra permiten efectos de color bajo condiciones específicas.
