Embalaje con espuma y corte láser: guía profesional

Un producto puede estar bien fabricado y aun así perder valor cuando llega suelto dentro de una caja. El movimiento, los golpes y una presentación improvisada afectan tanto la protección como la percepción del cliente. La buena noticia es que un embalaje con espuma y corte láser permite crear insertos a medida sin depender de moldes industriales ni producir grandes cantidades. Con espuma económica, un diseño vectorial bien preparado y una máquina láser CO2 es posible obtener cavidades limpias para memorias USB, herramientas, accesorios, artículos promocionales, piezas artesanales y muchos otros productos.

Sin embargo, no basta con dibujar la silueta y aumentar la potencia. La composición de la espuma, el espesor, la profundidad de la cavidad, la holgura y la ventilación determinan si el resultado será profesional o terminará derretido, deformado o con olor persistente. A continuación explicamos un método seguro y repetible para fabricar empaques personalizados, partiendo de prácticas reales de taller y reforzándolas con criterios de diseño y operación.

¿Cómo se estructura un empaque profesional de espuma?

Un inserto funcional suele construirse como un sistema de capas. Esta estructura simplifica la fabricación y permite conseguir distintas profundidades sin intentar retirar demasiado material mediante grabado.

1. Caja o contenedor exterior: aporta rigidez, protege frente a golpes directos y define el espacio disponible. Puede ser de cartón rígido, madera u otro material compatible con el producto.
2. Capa superior o de presentación: puede ser una lámina delgada de EVA o FOMI que mejora el acabado visual. También puede llevar una dedicatoria, instrucciones, una firma o un elemento gráfico grabado suavemente, siempre que el material haya sido validado.
3. Capa de alojamiento: contiene la cavidad con la forma del producto. Puede realizarse mediante desbaste superficial o mediante un corte pasante.
4. Capa inferior: cierra el fondo de la cavidad, evita que el producto toque la caja y aporta amortiguación. Puede adherirse a la capa superior después del corte.

Esta construcción laminada es especialmente conveniente para piezas gruesas. En vez de intentar producir una cavidad profunda con múltiples pasadas de grabado, se corta por completo la silueta en una o varias capas intermedias y luego se agrega una base. El resultado suele ser más uniforme, rápido de fabricar y fácil de repetir.

Elección de una espuma económica y segura para láser

La palabra “espuma” incluye materiales con composiciones muy distintas. Dos láminas visualmente similares pueden reaccionar de manera opuesta: una puede cortarse limpiamente y otra generar humo corrosivo, llama o residuos pegajosos. Por eso, el precio no debe ser el único criterio.

La espuma EVA, conocida comercialmente en muchos países como FOMI o goma EVA, se utiliza con frecuencia en insertos y trabajos decorativos. Suele responder al láser CO2, pero la formulación, los pigmentos y los aditivos cambian entre proveedores. Es obligatorio confirmar la composición mediante la ficha técnica o la ficha de datos de seguridad y hacer una prueba pequeña con extracción activa.

No corte una espuma de composición desconocida. Deben excluirse materiales que contengan PVC, vinilo u otros compuestos halogenados, porque al calentarse pueden liberar gases tóxicos y corrosivos que ponen en riesgo al operador y dañan la máquina. Algunas espumas de poliuretano también pueden producir humos peligrosos o inflamarse; no deben procesarse sin confirmación expresa del fabricante y controles adecuados.

Guardar sobrantes puede reducir costos y es una buena práctica para prototipos, siempre que estén identificados. No mezcle retales sin saber su procedencia. Una etiqueta con el nombre del material, espesor aproximado y proveedor evita confusiones futuras.

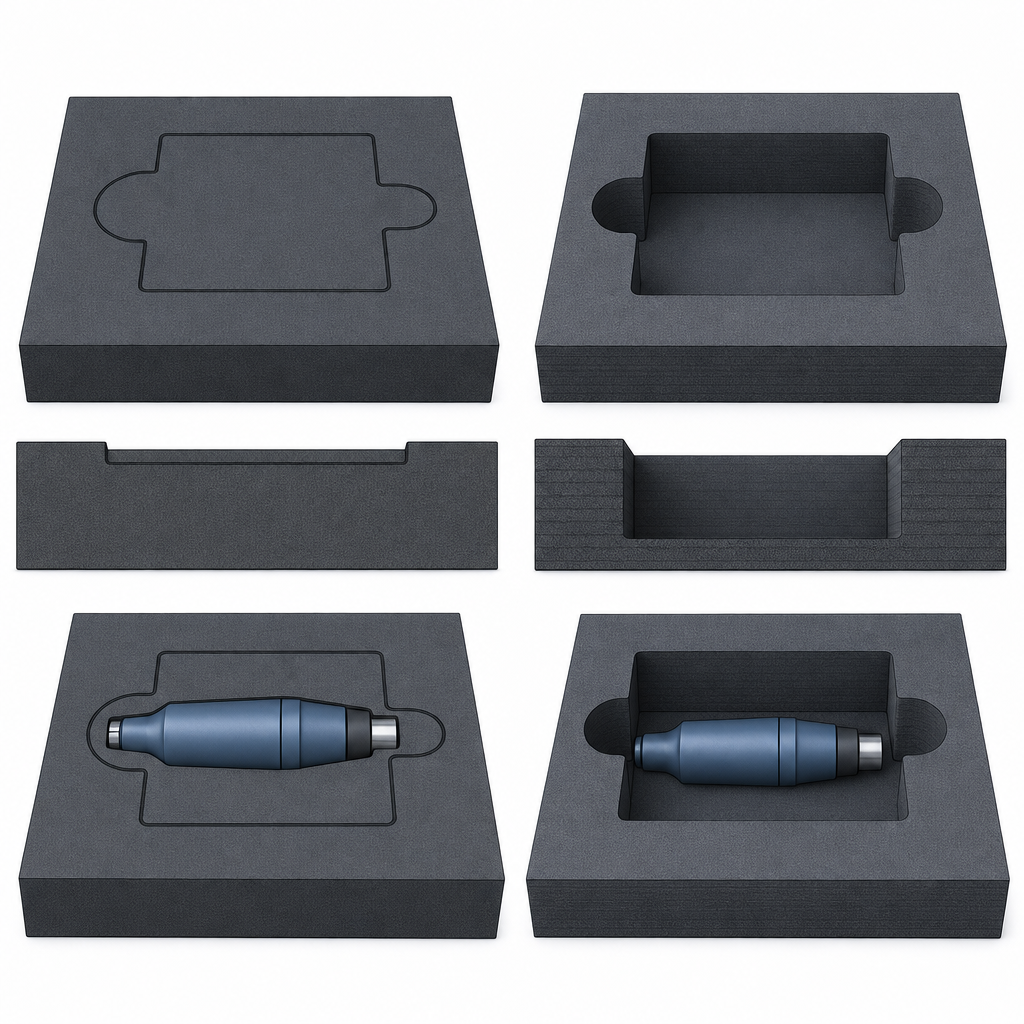

Desbaste o corte pasante: ¿qué técnica conviene?

Desbaste para cavidades superficiales

El desbaste consiste en barrer un área con líneas de grabado para retirar o compactar parcialmente la superficie. Es útil cuando el objeto es liviano, la cavidad requerida es poco profunda o solo se necesita impedir el movimiento lateral. En aplicaciones sencillas puede buscarse una profundidad cercana a un centímetro, como se ha reportado en experiencias de taller, pero no debe asumirse como una cifra universal: la densidad de la espuma y la respuesta térmica limitan cuánto puede retirarse de forma limpia.

La profundidad del desbaste no se controla únicamente con potencia. También intervienen la velocidad, el intervalo entre líneas, el enfoque, la ventilación y el número de pasadas. Una energía excesiva tiende a fundir los bordes, endurecer el fondo o producir una cavidad irregular. Por eso se recomienda avanzar mediante pruebas progresivas, dejando enfriar el material entre ensayos.

Corte completo para mayor profundidad

Cuando la pieza es gruesa o debe quedar más hundida, el método más estable es cortar por completo su contorno en una capa y adherir debajo otra lámina sin perforar. Si se requiere aún más profundidad, pueden apilarse varias capas cortadas. Esta técnica ofrece paredes más definidas y permite reemplazar una capa defectuosa sin repetir todo el empaque.

También facilita combinar colores: una capa superior oscura puede revelar un fondo claro, o viceversa. El contraste mejora la lectura de la silueta y puede elevar la presentación sin usar materiales costosos.

Diagnóstico y diseño paso a paso

1. Mida el producto real. Use calibrador cuando la geometría lo requiera. Registre largo, ancho, altura y salientes sensibles como botones, conectores o bisagras. No diseñe solo a partir de una fotografía.
2. Defina la orientación. Decida cómo verá el cliente el producto al abrir la caja y desde dónde podrá retirarlo. Una orientación atractiva que no permite sacar la pieza no es funcional.
3. Determine la profundidad necesaria. Para un objeto delgado y ligero puede bastar un desbaste. Para uno grueso, pesado o delicado, use capas cortadas y una base.
4. Dibuje el contorno vectorial. Puede calcar una fotografía tomada perpendicularmente junto a una referencia de escala, pero debe comprobar las dimensiones físicas antes de cortar.
5. Agregue holgura. La cavidad no debe ser idéntica al contorno nominal. Compense el ancho del corte y las variaciones del material. La holgura correcta se determina con una muestra, porque depende de la espuma y de cuánto se comprime.
6. Diseñe puntos de extracción. Añada medias lunas, canales para los dedos o una cinta inferior. Estos detalles evitan que el usuario deba voltear o sacudir la caja.
7. Reserve márgenes estructurales. Evite cavidades demasiado próximas al borde o entre sí. Los puentes delgados pueden romperse, deformarse o perder capacidad de amortiguación.
8. Prepare capas por operación. Separe corte, desbaste y grabado decorativo mediante colores o capas en LightBurn, RDWorks u otro software compatible. Así podrá asignar parámetros y orden de ejecución diferentes.
9. Cree una probeta. Corte primero una sección pequeña que incluya una esquina, una curva y el espacio para los dedos. Pruebe físicamente el ajuste antes de consumir una lámina completa.

Ajuste del láser CO2 sin depender de parámetros prestados

No existe una combinación universal de potencia y velocidad. El valor adecuado cambia con la potencia real del tubo, el estado de la óptica, el diámetro del punto, el espesor, la densidad y hasta el color de la espuma. Copiar cifras de otra máquina puede causar un corte incompleto o un incendio.

La forma profesional de ajustar el proceso es crear una matriz de pruebas en un retal del mismo lote:

• Comience con energía moderada y velocidades conservadoras definidas para su equipo.
• Varíe un parámetro a la vez para entender su efecto.
• Evalúe separación, carbonización, fusión, olor residual y estabilidad dimensional.
• Prefiera la menor energía que consiga el resultado requerido.
• Para grabar texto o firmas, use un marcado suave que no deje bordes ásperos ni partículas que puedan lastimar o ensuciar al cliente.
• Registre los valores aprobados junto con el proveedor, color, espesor y lote.

En un corte pasante suele convenir ejecutar primero detalles internos y después el perímetro exterior, para que la pieza no se mueva antes de terminar. En grabados extensos, el orden debe reducir desplazamientos innecesarios y acumulación de calor.

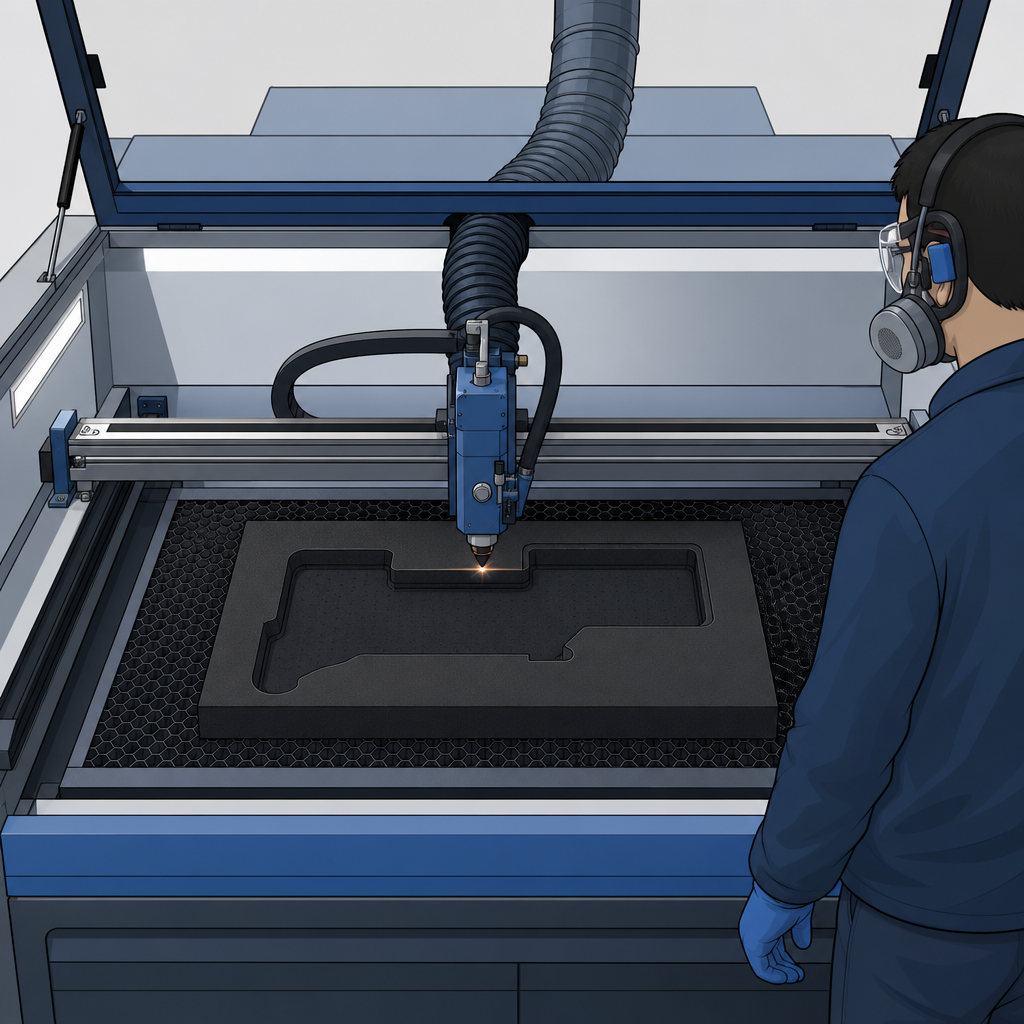

Seguridad, extracción y control del fuego

La espuma es liviana, aislante y potencialmente combustible. Nunca debe dejarse la máquina funcionando sin supervisión. Utilice extracción de humos hacia un lugar seguro, aporte de aire cuando corresponda y mantenga limpios la mesa y el sistema de ventilación. Los retales pequeños acumulados debajo del área de trabajo pueden encenderse.

Verifique que la lámina esté plana y no pueda desplazarse con el flujo de aire. No la sujete con elementos que interfieran con el cabezal. Si aparecen llama sostenida, humo inusual, coloración inesperada u olor agresivo, detenga el proceso y revise el material. La ausencia de una llama visible no significa que los vapores sean seguros.

Después del corte, deje ventilar las piezas antes de empacarlas. Si el inserto estará en contacto con alimentos, dispositivos médicos, productos para niños o elementos sensibles, no asuma que una espuma decorativa es apta: se requiere documentación específica para ese uso.

Ensamble y control de calidad

Antes de aplicar adhesivo, haga un montaje en seco dentro de la caja. Compruebe que la espuma no se arquee y que el producto pueda entrar y salir sin esfuerzo excesivo. Cuando el diseño esté validado, utilice un adhesivo compatible con la espuma. Algunos solventes atacan, endurecen o deforman ciertos polímeros, por lo que también debe realizarse una prueba previa.

Aplique el adhesivo de manera uniforme y evite excesos cerca de la cavidad. Para alinear varias capas puede usar una plantilla, topes físicos o dos pequeños puntos de registro ubicados fuera del área visible. Mantenga presión plana durante el curado según las indicaciones del fabricante del adhesivo.

Antes de entregar, revise:

• Que la pieza no se salga al inclinar suavemente la caja.
• Que ninguna zona delicada soporte presión indebida.
• Que el producto pueda retirarse sin herramientas.
• Que los bordes no estén pegajosos, quebradizos ni excesivamente fundidos.
• Que no exista olor intenso o residuo sobre el producto.
• Que textos y gráficos sean legibles y no hayan debilitado la espuma.

Cómo calcular el costo del empaque

El costo no debe limitarse al valor de la lámina. Incluya material útil, desperdicio, tiempo de diseño, pruebas, operación de la máquina, extracción, adhesivo, montaje y reposiciones por defectos. En servicios de maquila es común cobrar según el tiempo de uso del láser, pero una tarifa observada en otro país o taller no debe trasladarse directamente a Colombia: energía, mano de obra, mantenimiento y depreciación son diferentes.

Para series pequeñas, separe el costo inicial del diseño y prototipo del costo unitario de producción. En series repetitivas, optimice la distribución de las piezas en la lámina y conserve los archivos aprobados. Los sobrantes suficientemente grandes pueden aprovecharse para muestras, llaveros, separadores o empaques pequeños, siempre que su composición siga identificada.

Errores comunes que hacen ver barato el resultado

• Cortar material sin identificar: es el error más peligroso y puede afectar tanto la salud como el equipo.
• Usar la silueta exacta sin holgura: el producto queda atrapado o comprime demasiado la espuma.
• Intentar toda la profundidad con grabado: aumenta el tiempo, el calor y la irregularidad. Las capas suelen ser mejores para cavidades profundas.
• Olvidar la extracción: una cavidad precisa sigue siendo inaceptable si conserva humo, residuos u olor.
• Grabar demasiado fuerte: las letras pierden definición y la superficie puede quedar áspera. Un grabado decorativo debe ser sutil.
• No diseñar acceso para los dedos: obliga al cliente a forzar el objeto y arruina la experiencia de apertura.
• Producir toda la serie sin prototipo: pequeñas diferencias de material pueden convertir un archivo correcto en un lote defectuoso.
• Confiar solo en la espuma: el inserto organiza y amortigua, pero no reemplaza una caja exterior adecuada ni las pruebas de transporte requeridas por el producto.

De una espuma económica a una experiencia de marca

Un empaque profesional no necesita ser complejo. Una caja proporcionada, una espuma limpia, una cavidad que ajuste bien y un mensaje discreto pueden transformar la percepción del producto. El valor está en resolver al mismo tiempo protección, orden, facilidad de extracción y presentación.

La estrategia más confiable para fabricar embalaje con espuma y corte láser es validar primero el material, prototipar la holgura y elegir la técnica según la profundidad: desbaste para alojamientos superficiales y construcción por capas para cavidades profundas. Documentar cada prueba convierte un trabajo artesanal en un proceso repetible y rentable.

Si necesita implementar este tipo de producción, revisar la compatibilidad de sus materiales o mejorar la consistencia del corte, Importasia ofrece máquinas láser CO2, repuestos y soporte técnico especializado en Colombia. Una asesoría basada en el equipo y la aplicación real puede ayudarle a pasar del primer prototipo a una producción segura y estable.

Preguntas frecuentes

¿Qué espuma se puede cortar con un láser CO2?

La espuma EVA o FOMI de composición verificada se utiliza habitualmente, pero debe confirmarse mediante la ficha técnica y una prueba con extracción activa. No corte PVC, vinilo ni espumas desconocidas, pues pueden liberar gases tóxicos o corrosivos.

¿Es mejor grabar la cavidad o cortar varias capas?

El desbaste resulta útil para piezas ligeras y cavidades superficiales. Para mayor profundidad suele ser más uniforme cortar por completo una o varias capas y adherir una base inferior.

¿Qué potencia y velocidad se usan para cortar espuma?

No hay parámetros universales: cambian con la máquina, el espesor, la densidad, el color y los aditivos. Debe elaborarse una matriz de pruebas con el mismo lote y elegir la menor energía que produzca un corte limpio y estable.

¿Cómo evitar que el producto quede atrapado en la espuma?

Agregue una holgura comprobada mediante prototipo y compense el ancho real del corte. Incluya además una media luna, un canal para los dedos o una cinta que facilite retirar el producto.
