Errores de plotter: solución a E01019 y fallas de corte

El error E01019 y los cortes irregulares no siempre significan que el motor esté dañado. Esta guía explica cómo revisar sensores, cableado, carro, rodillos, portacuchillas y calibración antes de reemplazar componentes.

Escucha este articulo en podcast — conversacion con las voces de Samuel y Marcela.

El plotter enciende, inicia su rutina de posicionamiento, mueve el carro únicamente hacia la derecha y se detiene con el error E01019. En otros casos no aparece un código, pero la máquina corta bien en una dirección y mal en la contraria, pierde las marcas de registro o desplaza el vinilo porque un lado de los rodillos ejerce menos presión. Aunque estos síntomas pueden parecer una falla grave del motor o de la tarjeta principal, muchas veces tienen su origen en un sensor desplazado, un conector flojo, un portacuchillas mal asentado, suciedad acumulada o una pérdida de tracción.

La clave es no cambiar piezas por intuición. Un diagnóstico ordenado permite separar los problemas de movimiento, detección, tracción, herramienta y comunicación. A continuación explicamos cómo abordar el error E01019 y las fallas de corte más comunes en plotters profesionales, sin desmontar componentes innecesarios ni alterar calibraciones antes de comprobar lo básico.

¿Qué significa el error E01019 en un plotter?

El código E01019 suele aparecer cuando el sistema de control no recibe la respuesta de posición o movimiento que espera durante la inicialización, la calibración o el corte transversal. El controlador ordena un desplazamiento y compara ese movimiento con la información entregada por sensores, finales de recorrido o el sistema de encoder. Si la posición detectada no coincide con la prevista, la máquina interrumpe la operación para evitar un choque o un desplazamiento fuera del área útil.

Esto no demuestra por sí solo que el motor esté averiado. El motor puede mover el carro hacia un lado y, aun así, el equipo puede detenerse porque no detecta correctamente un rodillo, una referencia mecánica o la posición del mecanismo de corte transversal. También puede existir una obstrucción que aumente la resistencia, un cable parcialmente desconectado o un soporte de sensor reinstalado en una posición incorrecta después de un mantenimiento.

Una pista especialmente importante es el momento en que aparece la falla:

  • Durante el encendido: conviene revisar sensores de posición, soportes, conectores y recorrido del carro.
  • Durante el corte transversal: se debe inspeccionar el cuchillo transversal, su recorrido, la calibración y posibles interferencias mecánicas.
  • Después de una reparación: son prioritarios el cableado, la ubicación de conectores, la instalación de sensores y las calibraciones requeridas.
  • De manera intermitente: puede haber conectores flojos, suciedad, fricción variable o un cable afectado por el movimiento repetitivo.

Errores de plotter: solución a E01019 y fallas de corte - ilustracion 1

Causas frecuentes de movimiento anormal y cortes defectuosos

Sensores de proximidad mal instalados o sin señal

Algunos plotters utilizan sensores para reconocer la posición de conjuntos móviles y la presencia o ubicación de determinados rodillos. Si el soporte de un sensor fue retirado y volvió a instalarse desalineado, la distancia de detección puede quedar fuera de su zona funcional. También puede ocurrir que el soporte esté bien ubicado, pero el conector no haya quedado completamente enclavado.

Este escenario explica por qué una máquina puede desplazarse solamente hacia la derecha al inicializar: el sistema inicia la búsqueda de una referencia, no recibe la señal esperada y detiene la secuencia. Antes de condenar el motor del eje horizontal, hay que confirmar que el controlador realmente esté recibiendo las señales de posición.

Obstrucciones, fricción o interferencias en el carro

Restos de vinilo, adhesivo, polvo, piezas sueltas o un cable mal guiado pueden obstaculizar el recorrido. En los sistemas con corte transversal, el carro o cuchillo también puede golpear un pin, tope o componente desalineado durante la calibración. Forzar el movimiento puede agravar la avería, deformar un soporte o afectar la transmisión.

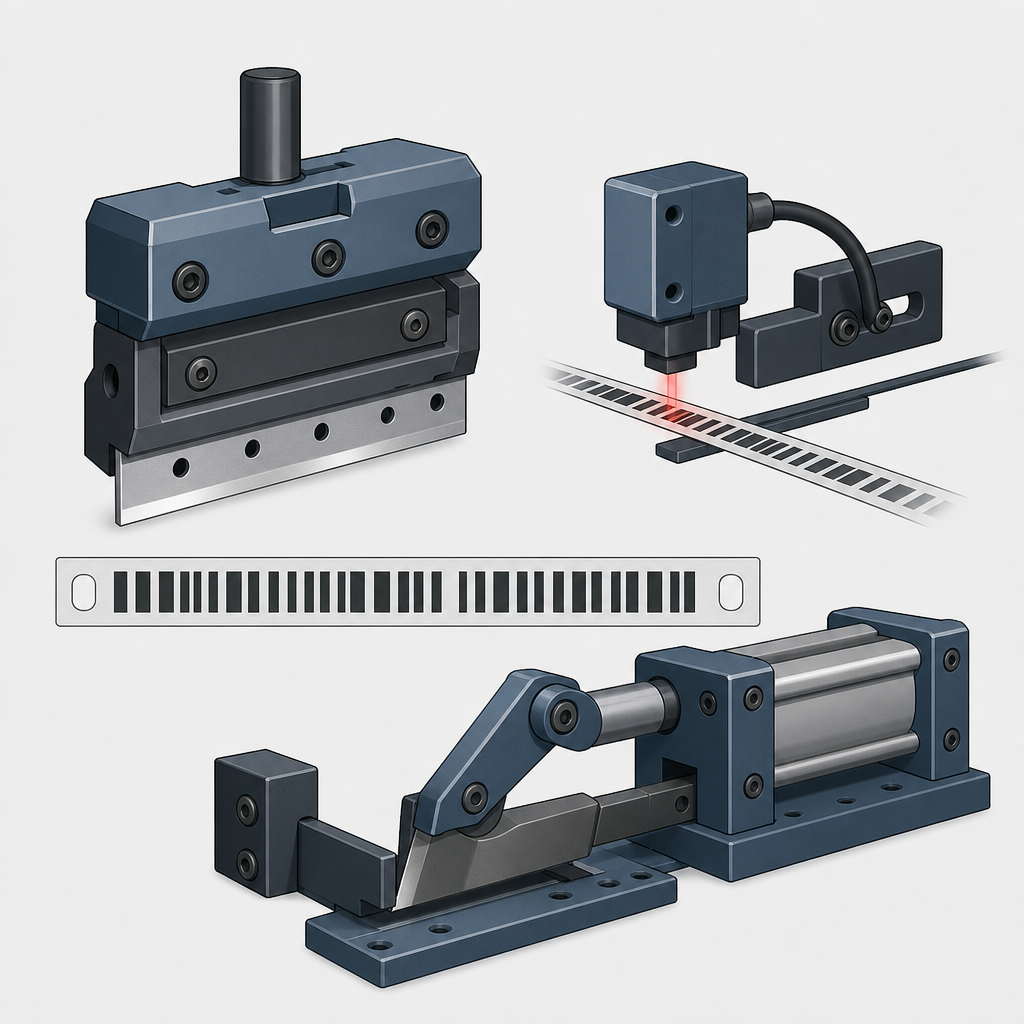

Encoder o lectura de posición inestable

El encoder permite relacionar el movimiento físico con la posición calculada por el controlador. La contaminación de la banda, una lectura deficiente o una conexión inestable puede producir movimientos erráticos, pérdida de referencia y errores durante la calibración. Su inspección y limpieza requieren especial cuidado: no debe rayarse, doblarse ni manipularse con productos agresivos.

Portacuchillas incorrectamente asentado

Cuando el equipo parece cortar solo de izquierda a derecha, o la calidad cambia según el sentido del movimiento, hay que revisar el portacuchillas antes de modificar fuerza, velocidad o compensación. Si está inclinado, flojo o fuera de su posición de apoyo, la geometría de la cuchilla cambia durante el desplazamiento. Una cuchilla que no gira libremente dentro del portacuchillas también genera esquinas defectuosas, líneas incompletas y diferencias entre direcciones.

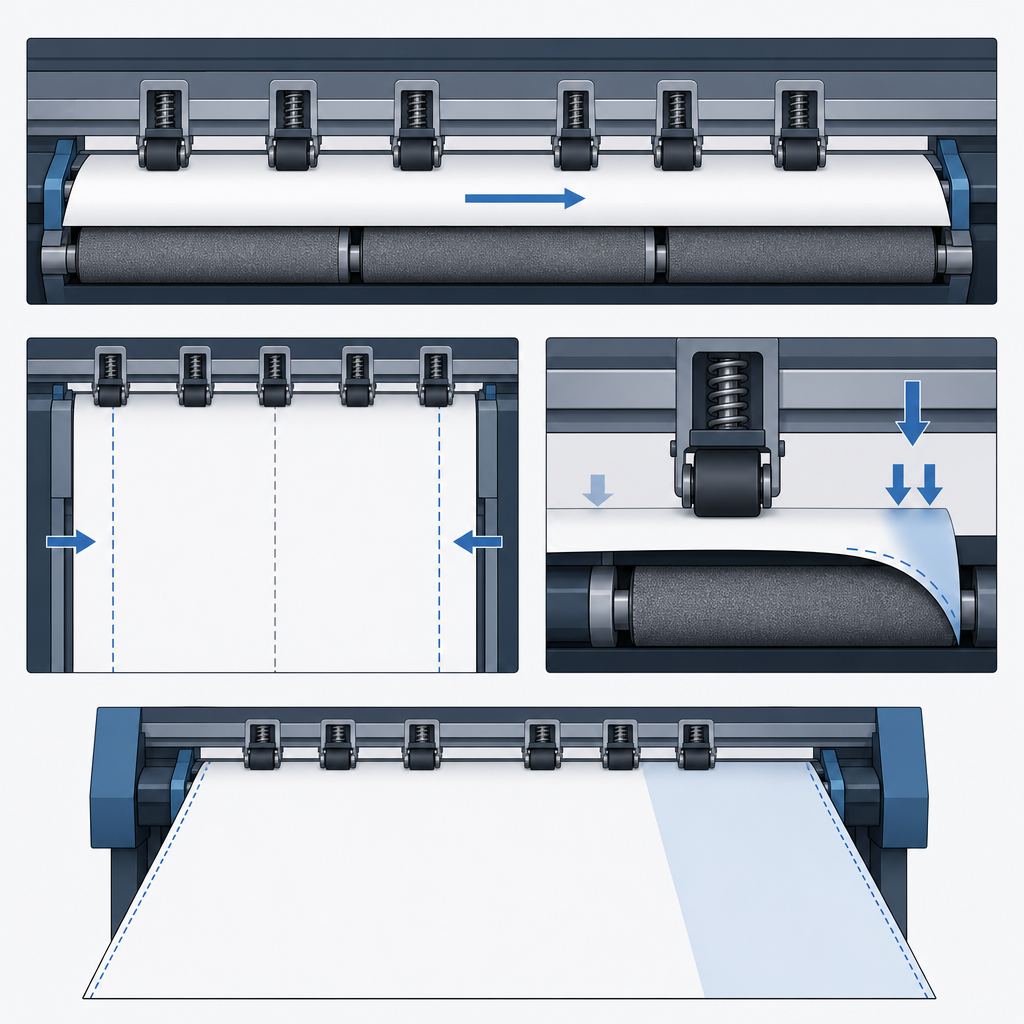

Pérdida de presión en los rodillos

Si los rodillos de un lado sujetan con menos fuerza, el material puede girar levemente durante el avance. El resultado son márgenes desiguales, cierres que no coinciden y cortes que se separan progresivamente de la línea esperada. Entre las causas habituales están la acumulación de adhesivo, rodillos de caucho desgastados, resortes desprendidos, mecanismos de elevación con holgura o reguladores que no bajan por completo.

Errores de plotter: solución a E01019 y fallas de corte - ilustracion 2

Diagnóstico paso a paso antes de reemplazar piezas

  1. Registre el síntoma exacto. Anote cuándo aparece el código, hacia dónde se desplaza el carro, si se escucha un golpe y si el problema sucede al encender, cargar material, leer marcas o ejecutar el corte transversal. Un video corto puede ser útil para soporte técnico.
  2. Apague y desconecte el equipo. Espere unos minutos antes de inspeccionar conectores o mecanismos. No introduzca las manos en el recorrido mientras la máquina esté energizada.
  3. Retire material y herramientas. Quite el vinilo, el portacuchillas y cualquier accesorio que pueda interferir. Revise si existen fragmentos, adhesivo o cuerpos extraños en la guía.
  4. Compruebe el movimiento sin forzar. Solo si el diseño y el manual lo permiten, observe si el carro tiene obstáculos evidentes. No empuje un motor energizado ni aplique fuerza para superar un punto duro.
  5. Inspeccione los sensores y sus soportes. Confirme que estén firmes, paralelos y en su ubicación original. Preste atención a sensores cercanos al lado derecho del carro, conjuntos de rodillos y mecanismos intervenidos recientemente.
  6. Revise los conectores. Busque terminales parcialmente salidos, cables pellizcados o conexiones cruzadas. Un conector puede parecer instalado sin haber encajado por completo. Tome fotografías antes de desconectar cualquier arnés.
  7. Examine el corte transversal. Verifique que el cuchillo esté correctamente instalado, que no haya residuos y que su recorrido no choque con pines o topes. Si el error solo aparece en esta función, no es razonable comenzar sustituyendo el motor principal.
  8. Compruebe el portacuchillas. Instálelo en la posición indicada, apoyado contra su referencia y con la abrazadera firme. Revise que la cuchilla gire libremente y que no sobresalga más de lo necesario para atravesar la película.
  9. Evalúe la tracción. Limpie rodillos de caucho y superficies de agarre. Confirme que los rodillos estén dentro de las zonas habilitadas y que todos bajen completamente. Compare visualmente la presión de ambos lados sin intentar modificar resortes energizados.
  10. Ejecute una prueba sencilla. Utilice un material conocido y un diseño geométrico pequeño. Una prueba de cuadrados, círculos y líneas en ambos sentidos ayuda a diferenciar una falla de herramienta de un problema de arrastre.
  11. Reinicie y calibre únicamente después de la inspección. Un apagado completo puede restablecer un estado temporal, pero no corrige un sensor físicamente desalineado. Si hubo cambio de tarjeta, sensor o firmware, realice las calibraciones indicadas para esa configuración.

Cómo interpretar los síntomas

SíntomaCausa probablePrimera comprobación
El carro solo se mueve hacia la derecha y aparece E01019Sensor de posición sin detectar, soporte desalineado o conector flojoUbicación de sensores, soportes y cableado
E01019 al ejecutar corte transversalCuchillo obstruido, interferencia, desalineación o lectura de posiciónRecorrido del mecanismo y posibles puntos de choque
Corta bien en una dirección y mal en la otraPortacuchillas mal asentado, cuchilla trabada o juego mecánicoInstalación y giro libre de la cuchilla
El material se desplaza hacia un ladoPresión desigual, suciedad o desgaste de rodillosLimpieza, posición y descenso de los rodillos
No reconoce marcas después de una reparaciónCable del sensor incorrecto, calibración pendiente o configuración incompatibleConectores y procedimiento de calibración óptica
Falla de puerto o instrucciones no reconocidasCable inestable, puerto incorrecto o parámetros de comunicación distintosCable, controlador, puerto y velocidad de transmisión

Soluciones según el origen de la falla

Corrección de sensores y conexiones

Si el problema comenzó después de desmontar una cubierta, reemplazar una tarjeta o hacer mantenimiento, vuelva primero sobre el área intervenida. Compare la ubicación de cada soporte con la documentación técnica, apriete sus fijaciones sin deformarlo y compruebe que el sensor quede orientado hacia el elemento que debe detectar. Los arneses deben seguir su ruta original para que el movimiento del carro no los tense.

Después de asegurar los conectores, reinstale las cubiertas necesarias antes de energizar. Si la inicialización se completa, realice movimientos y cortes de prueba de baja exigencia. Si el código continúa, se requiere verificar eléctricamente la señal del sensor y el sistema de posición; esta etapa es adecuada para un técnico con instrumentos y documentación de servicio.

Corrección del corte en un solo sentido

Retire y limpie el portacuchillas, confirme que no tenga residuos y revise el estado de la punta. Vuelva a instalarlo en su asiento original. Ajuste la exposición de la cuchilla para que apenas atraviese la capa imprimible o el vinilo sin penetrar excesivamente el respaldo. Después configure una fuerza moderada y haga una prueba.

No intente compensar un montaje defectuoso aumentando mucho la presión. El exceso de cuchilla puede arrastrar el material, impedir que la punta pivote correctamente y acelerar el desgaste de la tira de corte. Si el defecto cambia según la dirección incluso con una herramienta verificada, revise holguras del carro, rodamientos y transmisión con asistencia técnica.

Recuperación de la tracción del material

Limpie los rodillos de caucho con un método compatible con su material y retire cuidadosamente los residuos de adhesivo. Limpie también las superficies de arrastre sin utilizar herramientas que alteren su textura. Verifique que los pequeños reguladores o palancas estén completamente abajo y que el mecanismo elevador accione todos los conjuntos.

Si un resorte se desprendió o existe daño interno, no improvise tensiones con piezas ajenas. Cuando sea necesario reemplazar rodillos por desgaste, suele ser conveniente cambiar los elementos correspondientes del mismo conjunto o par para evitar diferencias de diámetro y presión. Después cargue el material alineado, aplique tensión uniforme y realice avances largos sin cuchilla para observar si deriva lateralmente.

Lectura de marcas después de cambiar componentes electrónicos

Una tarjeta nueva o una actualización no garantiza que el sensor óptico quede calibrado automáticamente. Primero revise que el cable del lector esté conectado al puerto correcto. Luego confirme que la versión de control sea apropiada para la configuración del equipo y ejecute el procedimiento oficial de calibración del sensor.

También deben descartarse causas externas: marcas con poco contraste, laminados reflectivos, iluminación intensa, escala de impresión incorrecta o material cargado fuera del área detectable. No ajuste parámetros avanzados sin registrar los valores originales, porque una modificación adicional puede ocultar la causa inicial.

Problemas de puerto y comunicación

Si el software indica que no puede abrir el puerto, pruebe otro cable de datos de buena calidad, otro puerto del computador y una conexión directa sin concentradores. Revise que el controlador esté instalado y que ninguna segunda aplicación esté ocupando el dispositivo. En conexiones seriales, los parámetros de velocidad y comunicación deben coincidir en el computador y el plotter.

Un mensaje de instrucciones no reconocidas también puede aparecer por un lenguaje de comandos incorrecto, una configuración incompatible o una transmisión que el equipo no procesa adecuadamente. Antes de atribuirlo a la mecánica, envíe un trabajo pequeño con la configuración recomendada y descarte desconexiones intermitentes.

Errores comunes que deben evitarse

  • Cambiar el motor de inmediato: que el carro se mueva hacia un lado demuestra que hay actividad mecánica; primero deben comprobarse referencias y sensores.
  • Forzar el carro: empujarlo contra una obstrucción puede dañar transmisión, soportes o encoder.
  • Subir la fuerza para corregir todo: una mayor presión no arregla un portacuchillas inclinado ni una cuchilla que no gira.
  • Limpiar el encoder de forma agresiva: una banda rayada o deformada puede convertir una falla menor en una reparación costosa.
  • Reemplazar un solo rodillo sin comparar desgaste: diferencias de diámetro pueden mantener la desviación del material.
  • Actualizar firmware sin validar compatibilidad: después de una intervención electrónica pueden ser necesarias configuraciones y calibraciones específicas.
  • Desarmar sin documentar: fotografíe conectores, rutas de cables y posición de soportes antes de retirarlos.
  • Usar el corte manual como solución permanente: puede servir para terminar un trabajo urgente si el procedimiento es seguro, pero no corrige la causa del error.

Mantenimiento preventivo para evitar nuevas fallas

Establezca una rutina basada en el volumen de trabajo. Retire residuos del área de corte, mantenga limpios los rodillos, revise la tira de corte y compruebe que el portacuchillas se instale siempre de la misma manera. Antes de trabajos largos, haga una prueba de avance del material y un corte pequeño.

También conviene observar cambios graduales: aumento del ruido, deriva lateral, conectores que pierden contacto al mover el cable o necesidad de elevar repetidamente la fuerza. Estos signos permiten intervenir antes de que el equipo se detenga. Las áreas de encoder, electrónica y calibración avanzada deben ser atendidas por personal capacitado, especialmente cuando el error persiste después de las verificaciones externas.

Conclusión

El error E01019 y las fallas de corte direccional suelen resolverse con un diagnóstico que conecte el síntoma con el sistema involucrado. Sensores desalineados, arneses flojos, interferencias en el corte transversal, portacuchillas mal instalados y rodillos con presión desigual pueden producir síntomas parecidos, pero requieren soluciones distintas.

Si las revisiones básicas no restauran la operación, evite seguir reemplazando componentes sin mediciones. Importasia ofrece plotters de corte, repuestos y soporte técnico especializado en Colombia para evaluar problemas de movimiento, tracción, sensores y calidad de corte, y orientar una intervención segura según el estado real del equipo.

Preguntas frecuentes

¿El error E01019 significa que el motor del plotter está dañado?

No necesariamente. Suele indicar que el controlador no recibió la señal de posición o movimiento esperada, lo cual también puede deberse a un sensor desalineado, un conector flojo, una obstrucción o un problema de encoder.

¿Por qué el plotter corta bien hacia un lado y mal hacia el otro?

La causa frecuente es un portacuchillas mal asentado, flojo o con una cuchilla que no gira libremente. También deben revisarse la exposición de la cuchilla, las holguras del carro y el estado de la tira de corte.

¿Cómo saber si los rodillos están causando márgenes desiguales?

Realice un avance largo sin cortar y observe si el material deriva lateralmente. Limpie los rodillos, confirme que estén en las zonas de agarre y compruebe que todos bajen y ejerzan una presión comparable.

¿Por qué el plotter dejó de leer marcas después de cambiar la tarjeta?

Puede existir un cable conectado en el puerto equivocado, una calibración óptica pendiente o una configuración no correspondiente al equipo. Revise primero las conexiones y después ejecute el procedimiento técnico de calibración indicado.
