Grabado láser efecto 3D: profundidad real en madera

Un águila, un rostro o una textura de corteza pueden verse espectaculares en pantalla y terminar casi planos al grabarlos. Esta dificultad es común: aumentar la potencia no garantiza un grabado láser efecto 3D y, en muchos casos, solo produce madera más oscura, bordes carbonizados o capas de contrachapado expuestas. Para conseguir profundidad convincente hay que coordinar tres elementos: un archivo que realmente represente el relieve, un material adecuado y una estrategia de grabado capaz de retirar material de forma gradual.

En experiencias compartidas por usuarios de LightBurn se repite una observación importante: parte del resultado puede provenir de la preparación de la imagen y otra parte de los ajustes de tramado o escala de grises. También se advierte que hacer más pasadas aumenta la profundidad física, pero no necesariamente mejora la ilusión visual, especialmente al trabajar sobre una lámina delgada. A continuación veremos cómo distinguir estos escenarios y cómo construir un proceso repetible.

¿Qué significa realmente un efecto 3D grabado con láser?

El término puede describir dos resultados diferentes. Identificarlos antes de configurar la máquina evita pruebas innecesarias.

Ilusión óptica de volumen

Este efecto se basa en luces, sombras, contraste y perspectiva. La superficie puede permanecer casi plana, pero el ojo interpreta volumen. Un archivo fotográfico bien preparado y un tramado fino pueden producir resultados impactantes sin retirar mucha madera. Las texturas de corteza, bordes naturales simulados o grietas pueden formar parte del propio diseño; no siempre son un relieve real ni una edición posterior de la fotografía.

Relieve físico por remoción de material

En este caso el láser vaporiza o carboniza capas a distintas profundidades. Las zonas oscuras de un mapa de profundidad suelen recibir más energía y quedar más bajas, mientras las claras permanecen elevadas. La correspondencia exacta depende del modo de procesamiento, la inversión de la imagen y la configuración del software, por lo que siempre debe verificarse con la vista previa y una muestra pequeña.

Un buen trabajo suele combinar ambos mecanismos: profundidad física moderada y sombras diseñadas para reforzar el volumen. Pretender que toda la apariencia provenga de excavar profundamente la madera puede aumentar el tiempo de producción y el riesgo de incendio sin aportar una mejora proporcional.

La imagen de origen determina gran parte del resultado

Una fotografía en escala de grises no es necesariamente un mapa de profundidad. En una foto, un píxel oscuro puede corresponder a una sombra, una pluma negra o un objeto ubicado al fondo. En un mapa de altura, en cambio, cada nivel tonal debe representar una elevación específica. Si se graba una foto común como si fuera un relieve, el láser puede hundir zonas que deberían sobresalir.

Por eso, cuando un grabado 3D luce plano o confuso, el primer diagnóstico debe hacerse sobre el archivo, no sobre la potencia. Algunos diseños se crean directamente como mapas de altura y otros se transforman mediante herramientas de generación de relieves. Independientemente del programa utilizado, conviene revisar lo siguiente:

• Rango tonal completo: el archivo necesita transiciones desde zonas claras hasta oscuras, pero sin grandes áreas recortadas en blanco o negro puro.
• Gradientes suaves: los cambios bruscos producen escalones visibles o zanjas, mientras que una transición gradual facilita superficies redondeadas.
• Separación entre sujeto y fondo: un fondo complejo consume tiempo, acumula humo y puede reducir la lectura del elemento principal.
• Dirección coherente de la luz: si se busca una ilusión óptica, las sombras deben parecer originadas por una misma fuente.
• Resolución suficiente: ampliar una imagen pequeña no crea detalle real; normalmente genera bordes borrosos o artefactos.
• Ausencia de retoques engañosos: contraste añadido a la foto final puede hacer parecer más profundo un grabado de lo que es. La evaluación técnica debe hacerse también bajo luz neutra y lateral.

Escala de grises, tramado y relieve por capas

LightBurn y otros programas de control ofrecen modos de imagen que responden de forma distinta. La elección debe corresponder al resultado buscado y a la capacidad de la fuente láser y su controlador.

El tramado puede mejorar notablemente el modelado visual de un águila, por ejemplo, al reproducir sombras entre las plumas. Sin embargo, cambiar de patrón de dither rara vez convierte por sí solo un grabado superficial en un relieve profundo. Para profundidad real se necesita una estrategia de energía variable o remoción por pasadas, además de un mapa de altura correcto.

La madera: una variable tan importante como el láser

No todas las maderas responden igual. Las diferencias de densidad entre veta temprana y tardía hacen que unas zonas se retiren más rápido que otras. Resinas, humedad, adhesivos y acabados también alteran el color y la profundidad.

El contrachapado de arce puede ofrecer una superficie clara y buen contraste, pero su comportamiento depende de la calidad de la chapa y del adhesivo interno. El contrachapado de álamo suele ser liviano y fácil de marcar, aunque las chapas delgadas limitan la profundidad disponible. Si la pieza completa mide alrededor de 3 mm, como en el caso comentado por un usuario de un láser de diodo, no existe mucho margen para profundizar: atravesar la cara superior puede revelar una línea de pegamento, una chapa de otro color o debilitar la pieza.

Para relieves más profundos suele ser preferible una tabla maciza, homogénea, seca y relativamente plana. Aun así, debe esperarse cierta variación natural. Antes de producir, hay que probar un recorte del mismo lote; una muestra de otra especie o proveedor no representa fielmente el comportamiento de la pieza final.

Diagnóstico paso a paso cuando el grabado se ve plano

1. Determine si busca sombra o profundidad. Observe la pieza con luz frontal y luego con luz lateral. Si el volumen aparece solo bajo una iluminación específica, predomina la ilusión óptica. Si puede sentirse al tacto, existe remoción física.
2. Revise el archivo en escala de grises. Reduzca temporalmente el contraste para detectar saltos, negros saturados o fondos que se confunden con el sujeto. Confirme si es una fotografía o un verdadero mapa de altura.
3. Compruebe la orientación tonal. Use una pequeña cuña de grises y verifique qué extremo recibe más energía. Si las partes elevadas quedan excavadas, invierta el mapa o corrija el modo de imagen.
4. Inspeccione el enfoque y la planitud. Una tabla curvada cambia la distancia al cabezal durante el recorrido. El detalle fino puede perderse incluso cuando la potencia es suficiente.
5. Evalúe la profundidad disponible. En contrachapados delgados, mida la pieza y considere sus capas. No planifique un relieve cercano al espesor total.
6. Observe el residuo. Una superficie muy negra con poca profundidad indica que la energía está calentando y carbonizando más de lo que retira limpiamente. Aumentar potencia sin cambiar la estrategia puede empeorarlo.
7. Compare una pasada con varias. Haga muestras pequeñas manteniendo las demás variables. Varias pasadas moderadas suelen dar más control que una sola exposición extrema, pero el resultado depende de la madera y del equipo.
8. Valide la vista previa. Compruebe dimensiones, dirección de barrido, orden de capas y zonas que recibirán mayor energía antes de ejecutar el trabajo completo.

Proceso recomendado para un grabado láser efecto 3D

1. Prepare el relieve y simplifique el fondo

Parta de un mapa de profundidad diseñado para grabado o convierta el arte con una herramienta apropiada. Limpie ruido, elimine elementos que no aporten volumen y suavice gradientes sin borrar detalles importantes. Para un animal, conviene establecer primero las masas principales —cabeza, pico, alas y fondo— y después añadir texturas finas como plumas.

Reserve el negro intenso para las zonas que realmente deban recibir la máxima remoción. Un diseño lleno de negro obliga a la máquina a trabajar durante más tiempo y puede crear depresiones uniformes sin modelado.

2. Construya una prueba de calibración

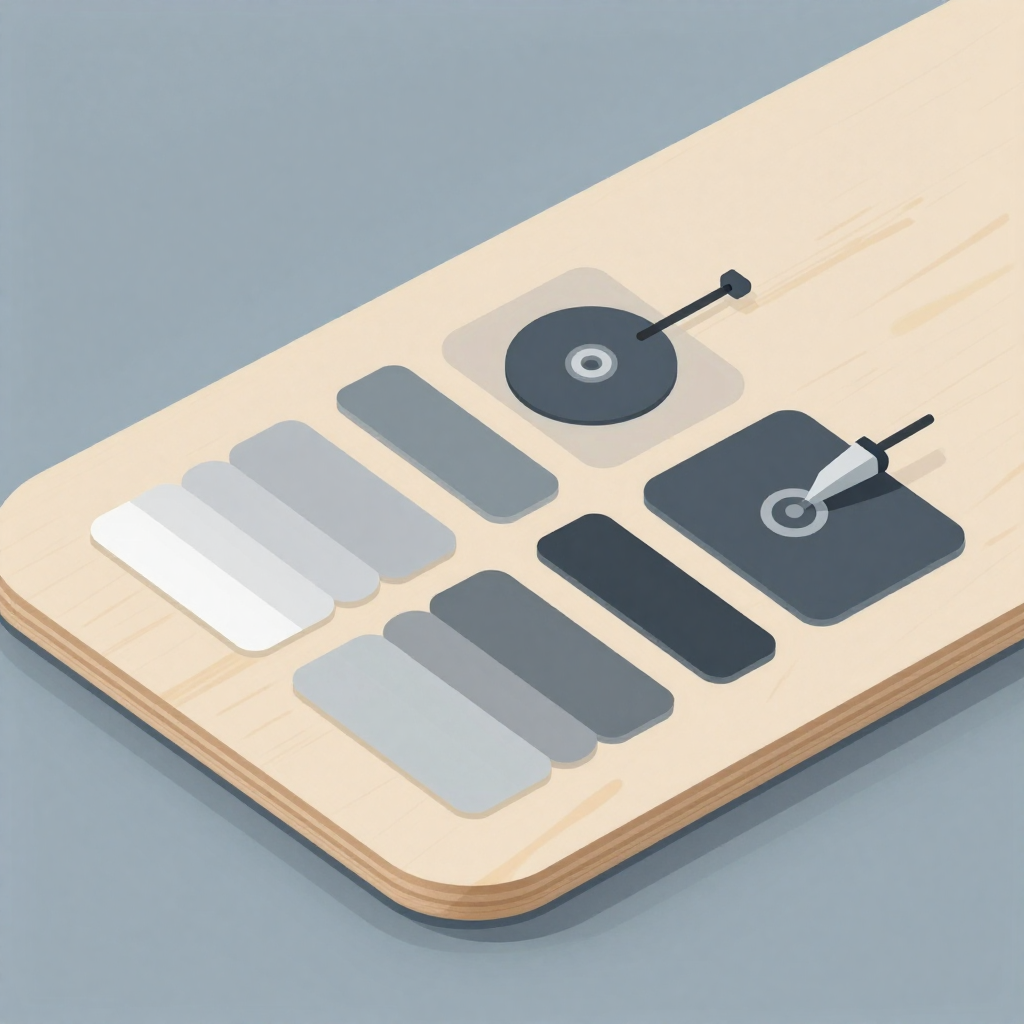

Use un retal del mismo lote y cree una matriz con variaciones moderadas de velocidad, energía y número de pasadas. Incluya una cuña tonal con varios niveles de gris. No existe un parámetro universal: la potencia nominal de la fuente, el tamaño del punto, la óptica, el enfoque y la especie de madera cambian la respuesta.

Después de limpiar la prueba, compare profundidad, carbonización y detalle. La muestra correcta no siempre es la más oscura; debe conservar transiciones distinguibles y bordes estables.

3. Ajuste resolución e intervalo de línea

Un intervalo excesivamente amplio deja surcos separados. Uno demasiado cerrado superpone calor, aumenta el tiempo y puede borrar textura. El objetivo es que las líneas se integren visualmente según el tamaño real del punto láser. Utilice como referencia la prueba de enfoque y evite asumir que una resolución más alta siempre produce mejor acabado.

4. Prefiera remoción progresiva

Si la primera prueba conserva detalle pero necesita más profundidad, agregue pasadas de manera controlada. Esta recomendación coincide con la experiencia comunitaria: más pasadas pueden retirar más material. Sin embargo, su beneficio visual tiene un límite y el espesor de la madera impone una restricción física.

Entre pasadas, inspeccione la pieza y retire residuos sueltos cuando sea seguro hacerlo. En relieves profundos, la superficie activa queda más lejos de la posición de enfoque inicial. Dependiendo de la profundidad, la óptica y el equipo, puede ser necesario revisar el foco; hacerlo sin un criterio medido también puede introducir inconsistencias.

5. Controle humo, aire y temperatura

Una extracción eficiente evita que el humo vuelva a depositarse sobre la superficie. La asistencia de aire puede reducir llama y ayudar a evacuar residuos, pero un flujo excesivo también puede modificar el aspecto del grabado o dispersar partículas. Hay que calibrarlo para el proceso, no copiar automáticamente la configuración utilizada para corte.

Nunca deje el equipo funcionando sin supervisión. Los grabados profundos realizan múltiples barridos sobre material combustible y pueden formar puntos calientes. Use ventilación adecuada y no procese maderas tratadas, recubrimientos desconocidos ni materiales que puedan liberar gases peligrosos.

6. Limpie y evalúe antes del acabado

El hollín puede exagerar las sombras y ocultar defectos. Espere a que la pieza sea segura de manipular, aspire los residuos sin extenderlos y aplique un método de limpieza compatible con la especie. Una pasada superficial de acabado puede recuperar algunos detalles en ciertos procesos, pero no corrige un mapa de profundidad incorrecto.

Antes de sellar, observe la pieza con luz frontal, lateral y difusa. Un acabado puede intensificar el contraste y proteger la superficie, pero también oscurecer de forma desigual las zonas porosas. Pruébelo primero en una muestra grabada.

Láser CO2 o diodo: qué cambia en el proceso

Tanto un láser CO2 como uno de diodo puede producir grabados atractivos en madera, siempre que el archivo y los parámetros sean adecuados. Un equipo CO2 suele ofrecer capacidad de remoción y productividad favorables para trabajos de mayor formato o profundidad. Los diodos también pueden crear volumen, pero el resultado depende de su potencia óptica real, el tamaño del punto y el tiempo disponible.

No conviene comparar máquinas únicamente por la cifra comercial de potencia ni trasladar valores de velocidad de una tecnología a otra. Incluso dentro de una misma categoría cambian la óptica, el controlador y la forma en que el software expresa la potencia. La referencia válida es una calibración hecha en la máquina y el material reales.

Errores comunes que impiden conseguir profundidad

• Usar cualquier foto como mapa de altura: las sombras fotográficas no describen automáticamente la geometría.
• Subir la potencia como única solución: puede aumentar el negro y la carbonización sin mejorar el modelado.
• Esperar gran relieve en madera de 3 mm: el espesor disponible limita el resultado y las capas internas pueden aparecer pronto.
• Confundir dither con excavación: el tramado crea grises visuales mediante puntos, no siempre niveles físicos continuos.
• Aplicar demasiadas pasadas sin inspección: aumenta el riesgo de atravesar la pieza, perder enfoque o iniciar una llama.
• Ignorar la veta: el láser puede retirar de manera desigual las zonas blandas y densas.
• Juzgar la pieza cubierta de hollín: la limpieza puede revelar menos contraste o más detalle del esperado.
• Probar en un material diferente: hasta dos láminas visualmente similares pueden tener adhesivos y densidades distintas.

La clave: equilibrar relieve, contraste y seguridad

Un grabado láser efecto 3D convincente no nace de un parámetro mágico. Comienza con una imagen preparada como relieve, continúa con pruebas tonales sobre la misma madera y se construye mediante remoción gradual. El tramado es excelente para sombras e ilusiones; la escala de grises y las pasadas controladas permiten profundidad física. La combinación adecuada depende del diseño, el espesor y la respuesta térmica del material.

Si el grabado ya se ve bien pero no parece mucho más profundo, quizá haya alcanzado el límite visual o físico de la lámina. En ese punto, más pasadas pueden aportar poco y deteriorar el detalle. Cambiar a una madera más gruesa y homogénea, mejorar el mapa de altura o reforzar las sombras suele ser más efectivo que forzar el mismo archivo.

Para quienes desean estandarizar este tipo de trabajos, Importasia ofrece equipos láser, repuestos y soporte técnico especializado en Colombia. Una revisión del material, la óptica, la extracción y el flujo de trabajo puede ayudar a convertir una prueba atractiva en un proceso estable y repetible.

Preguntas frecuentes

¿Más pasadas siempre mejoran el efecto 3D en madera?

No. Las pasadas adicionales suelen aumentar la remoción, pero el beneficio visual tiene un límite. También elevan la carbonización, el tiempo y el riesgo de atravesar contrachapados delgados, por lo que deben validarse con muestras.

¿Debo usar escala de grises o dither en LightBurn?

Use escala de grises o una estrategia por capas cuando el archivo sea un mapa de profundidad y busque relieve físico. El dither es más apropiado para fotografías e ilusiones basadas en sombras, aunque ambos métodos pueden combinarse en un flujo de trabajo.

¿Se puede hacer un grabado 3D profundo en contrachapado de 3 mm?

El margen es limitado porque la pieza contiene varias chapas y adhesivo. Es posible crear textura y profundidad moderada, pero profundizar demasiado puede revelar capas internas, deformar la lámina o atravesarla.

¿Por qué el grabado queda negro pero casi no tiene relieve?

La madera puede estar carbonizándose en lugar de retirarse eficientemente. Revise enfoque, velocidad, extracción, asistencia de aire y estrategia de pasadas; además, confirme que la imagen tenga gradientes de profundidad y no solo sombras fotográficas.
