El plotter de corte es una de las maquinas mas rentables y versatiles para un negocio de publicidad, textil o personalizacion: corta vinilos, papeles y laminas siguiendo un diseno vectorial, con precision milimetrica. Si estas empezando o quieres sacarle mas provecho, esta guia reune lo esencial: como funciona, que materiales trabaja, que software necesitas y los tres ajustes que separan un corte perfecto de uno frustrante.
Que es y como funciona un plotter de corte

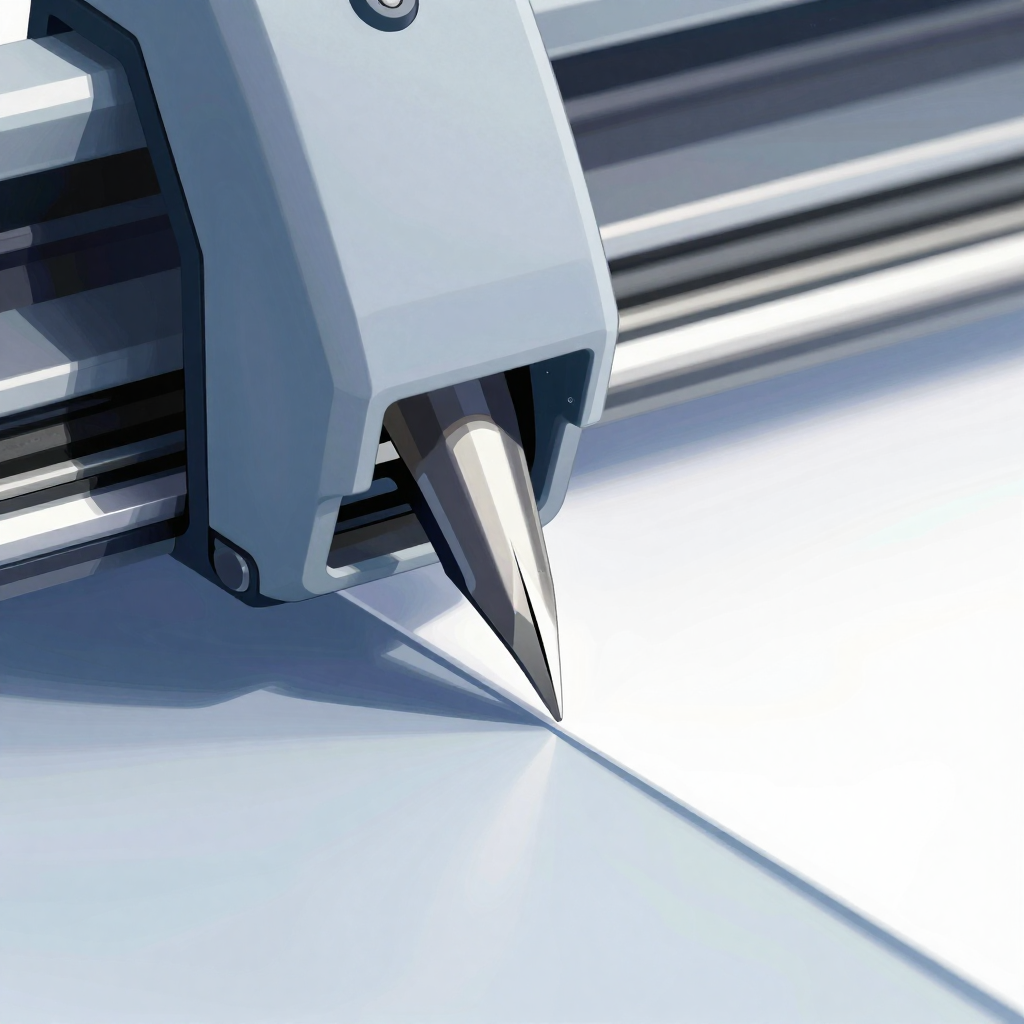

A diferencia de un laser, el plotter de corte no quema ni funde: usa una CUCHILLA que se desplaza sobre el material y lo corta por presion, siguiendo las lineas de un diseno vectorial. Un rodillo hace avanzar el material (por rollo o en hoja) mientras el cabezal se mueve de lado a lado. El truco esta en que la cuchilla corte SOLO el vinilo y no el papel soporte que lo respalda: eso se llama corte por contorno o kiss-cut, y permite pelar la figura y transferirla.
Que materiales corta y para que sirve cada vinilo
El plotter corta una amplia gama de materiales, cada uno con su cuchilla y ajuste:
- Vinilo de rotulacion (publicitario): avisos, logos, decoracion de vehiculos y vitrinas. Permanente o removible.
- Vinilo textil (HTV, termotransferible): estampado de camisetas con plancha; se corta en ESPEJO porque se aplica al reves.
- Vinilo reflectivo: senaletica y seguridad.
- Vinilo esmerilado (vidriera): efecto vidrio arenado para privacidad.
- Laminado: protege impresiones de rayones, sol y agua.
- Papel, cartulina, termoflock, sandblast y mas, cada uno con su fuerza y cuchilla.
Software: disenar, cortar e instalar
El flujo de trabajo con plotter usa dos funciones (a veces en el mismo programa): DISENAR el vector y ENVIAR el corte con el driver del plotter. Para arrancar:
- Instala el software del plotter desde el sitio del fabricante; incluye el controlador que comunica el diseno con la maquina por USB.
- Conecta y selecciona el modelo/puerto correcto en el software.
- Prepara el diseno en vectores (no imagenes de mapa de bits): el plotter corta lineas, no pixeles. Convierte textos a curvas.
- Para textil, activa el espejo antes de cortar.
Si el software no reconoce el plotter, revisa lo mismo que en cualquier equipo por USB: puerto correcto, driver instalado, cable de datos y ningun otro programa ocupando el puerto.
Los tres ajustes que definen un buen corte
Casi todos los problemas de corte se resuelven con tres parametros. Haz siempre una PRUEBA de corte en una esquina antes del trabajo real:
- Profundidad de la cuchilla: debe sobresalir muy poco, apenas para atravesar el vinilo sin cortar el soporte. Una buena referencia es que sobresalga menos que el grosor de una tarjeta.
- Fuerza (presion): la minima que corte limpio. Demasiada fuerza corta el soporte y desafila la cuchilla; muy poca deja el corte incompleto.
- Velocidad: baja la velocidad en disenos con muchos detalles o curvas cerradas para que la cuchilla siga el trazo con precision.
Un cuarto ajuste, el OFFSET de la cuchilla, afina las esquinas: si salen redondeadas o con orejas, corrige el offset. Lo detallamos en problemas de corte en plotter de vinilo.
Print and cut: cortar sobre lo impreso
Para stickers y etiquetas se imprime primero el diseno (en una impresora) y luego el plotter corta el contorno exacto. Esto se logra con MARCAS DE REGISTRO: unos simbolos que el plotter lee (con sensor optico o camara) para alinear el corte con la impresion. Claves para que funcione: imprime las marcas sin escalarlas, buena iluminacion o sensor limpio, y no muevas el material entre imprimir y cortar. Cuando se calibra bien, el corte cae perfecto sobre el borde del diseno.
Del corte al producto: pelado y aplicacion
- Pelado (weeding): retira el vinilo sobrante dejando solo la figura. Un corte con la fuerza correcta hace el pelado facil; uno debil lo vuelve una pesadilla.
- Cinta de transferencia: para pasar la figura al sustrato final manteniendo la posicion de cada elemento.
- Textil: aplica el HTV con plancha o termofijadora a la temperatura y tiempo del material; recuerda que va en espejo.
- Superficie limpia y sin grasa en rotulacion para una adhesion duradera.
Vinilos, cuchillas e insumos
- Bisturí con cuchillas pico de loro
- Board VGA plotter de corte RedSail
- Board para plotter de impresion XP600
- Board plotter de corte Teneth IMPA THA-CTA
En Importasia tenemos plotters de corte, vinilos, cuchillas e insumos con soporte tecnico en Colombia. Si vas a montar tu negocio de rotulacion o textil, escribenos: te ayudamos a elegir el material y a dejar tu plotter cortando perfecto.
Preguntas frecuentes
Que materiales corta un plotter de corte?
Vinilos de rotulacion, textil (HTV), reflectivo, esmerilado, laminado, ademas de papel, cartulina y otras laminas. Corta por presion de una cuchilla, no por calor, cada material con su fuerza y cuchilla.
Que tipos de vinilo existen y para que sirven?
Rotulacion (avisos, vehiculos, vitrinas), textil termotransferible (camisetas, se corta en espejo), reflectivo (senaletica), esmerilado (vidrieras) y laminado (proteger impresiones). Cada uno tiene adhesivo y uso distinto.
Como instalo el software de mi plotter de corte?
Descarga el software y el controlador desde el sitio del fabricante, instalalo, conecta el plotter por USB y selecciona el modelo y puerto correcto. Disena en vectores y, para textil, activa el espejo antes de cortar.
Por que mi plotter no corta bien el vinilo?
Casi siempre es profundidad de cuchilla, fuerza o velocidad. La cuchilla debe sobresalir muy poco, usa la minima fuerza que corte limpio y baja la velocidad en detalles finos. Haz siempre una prueba de corte antes.
