Vasos, termos, botellas y copas personalizadas son de los productos mas vendidos en talleres laser de Colombia. El accesorio que los hace posibles es el eje rotativo: gira la pieza bajo el laser para grabar toda su circunferencia. Bien configurado es sencillo; mal configurado produce logos estirados, textos que no cierran y piezas resbaladas. Esta es la guia completa para instalarlo, configurarlo y evitar los errores clasicos.
Rodillos o mandril: cual necesitas
- Rodillos: la pieza descansa sobre dos cilindros que la hacen girar. Montaje rapido y acepta cualquier diametro. Es la opcion tipica para vasos, botellas y termos rectos. Su punto debil: la pieza puede resbalar (patinar) si es liviana o su superficie es lisa.
- Mandril (chuck): garras que sujetan la pieza por un extremo, como un torno. Agarre firme, perfecto para piezas conicas (copas), irregulares o livianas. Montaje mas lento y limite de diametro segun el mandril.
Instalacion: el orden importa (y hay un paso critico)

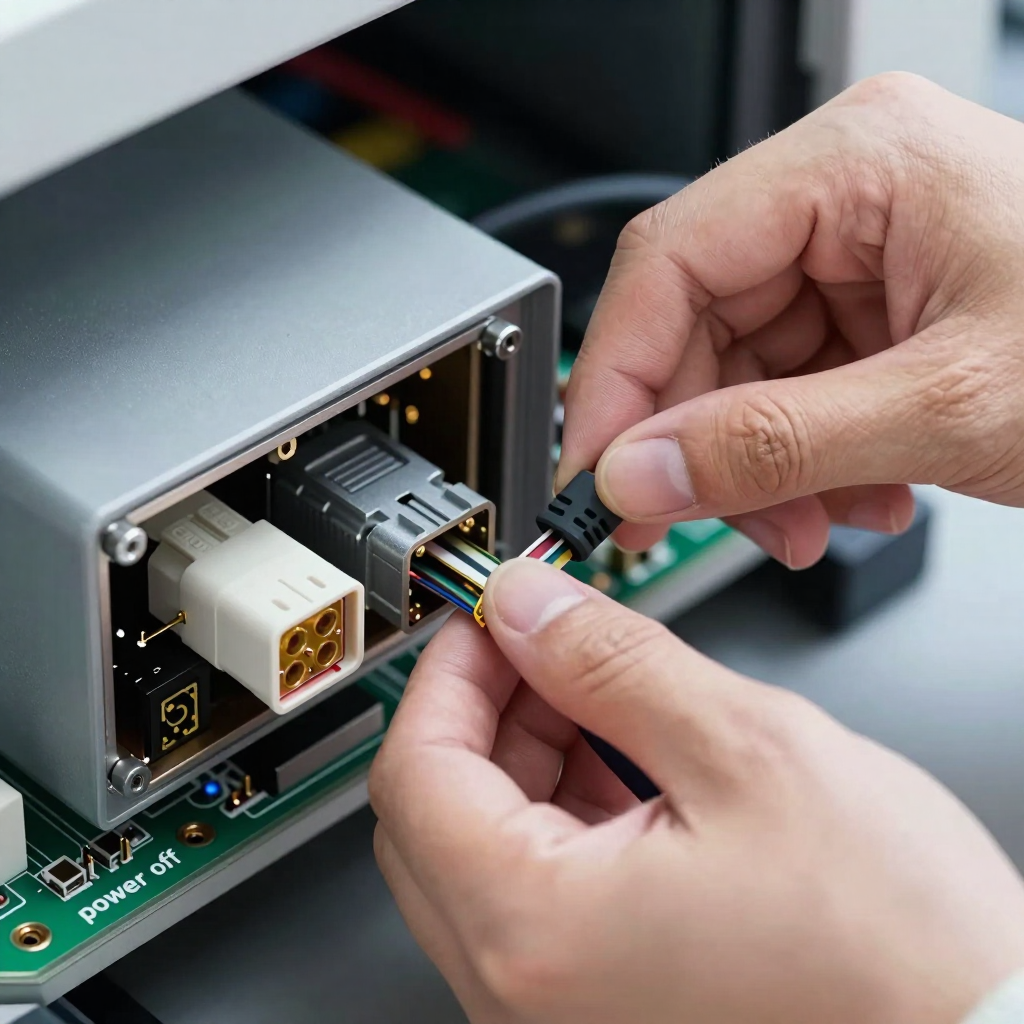

- APAGA la maquina por completo antes de conectar o desconectar el rotativo. El conector alimenta un motor paso a paso: conectarlo en caliente puede quemar el driver del eje. Es el dano mas comun y mas evitable.
- Conecta el rotativo al puerto correspondiente (en la mayoria de maquinas reemplaza al eje Y; en otras usa un puerto dedicado).
- Nivela el rotativo sobre la cama y alinealo paralelo al eje X, para que el grabado no salga en diagonal.
- Enciende la maquina y activa el modo rotativo en el software ANTES de mover ejes: con el rotativo conectado, los desplazamientos del eje Y giran la pieza.
- Desactiva el homing/autoretorno del eje Y si tu maquina lo exige en modo rotativo (la pieza no tiene final de carrera).
Configuracion en el software, paso a paso
El software necesita saber cuanto gira la pieza por cada paso del motor. Los datos que pide:
- Pasos por rotacion: cuantos pasos del motor completan una vuelta del rotativo (dato del fabricante del accesorio; incluye la relacion de la correa interna).
- Diametro del RODILLO (en rotativos de rodillos) o diametro del OBJETO (en mandril): el software calcula la circunferencia con pi.
- Prueba de 360 grados: marca un punto en la pieza, ordena una vuelta completa y verifica que la marca regrese exactamente al inicio. Si se pasa o no llega, ajusta pasos por rotacion o diametro.
- Velocidad baja: el rotativo mueve masa real (la pieza). Trabaja lento; las aceleraciones altas hacen patinar la pieza sobre los rodillos.
- Orientacion del diseno: el eje del giro sustituye al Y: verifica en una prueba que el texto no salga espejado o rotado 90 grados.
El enfoque sobre superficies curvas
Enfoca siempre sobre el punto MAS ALTO de la pieza (la cima de la curva, justo bajo el cabezal). En piezas conicas, ademas, inclina o calza el rotativo para que la superficie a grabar quede horizontal bajo el laser; de lo contrario un extremo del grabado queda fuera de foco.
Sobre el autofoco: util en materiales planos, pero sobre superficies curvas o irregulares puede medir mal el punto o incluso chocar la sonda contra la pieza. En rotativo, la practica profesional es enfoque MANUAL sobre el punto mas alto. Si tu maquina tiene eje Z motorizado, uselo para fijar la altura con precision, pero verifica el foco con la prueba de siempre.
Errores tipicos: grabado estirado, resbalado o desparejo
- Logo estirado o comprimido: diametro o pasos por rotacion mal configurados. Repite la prueba de 360 grados.

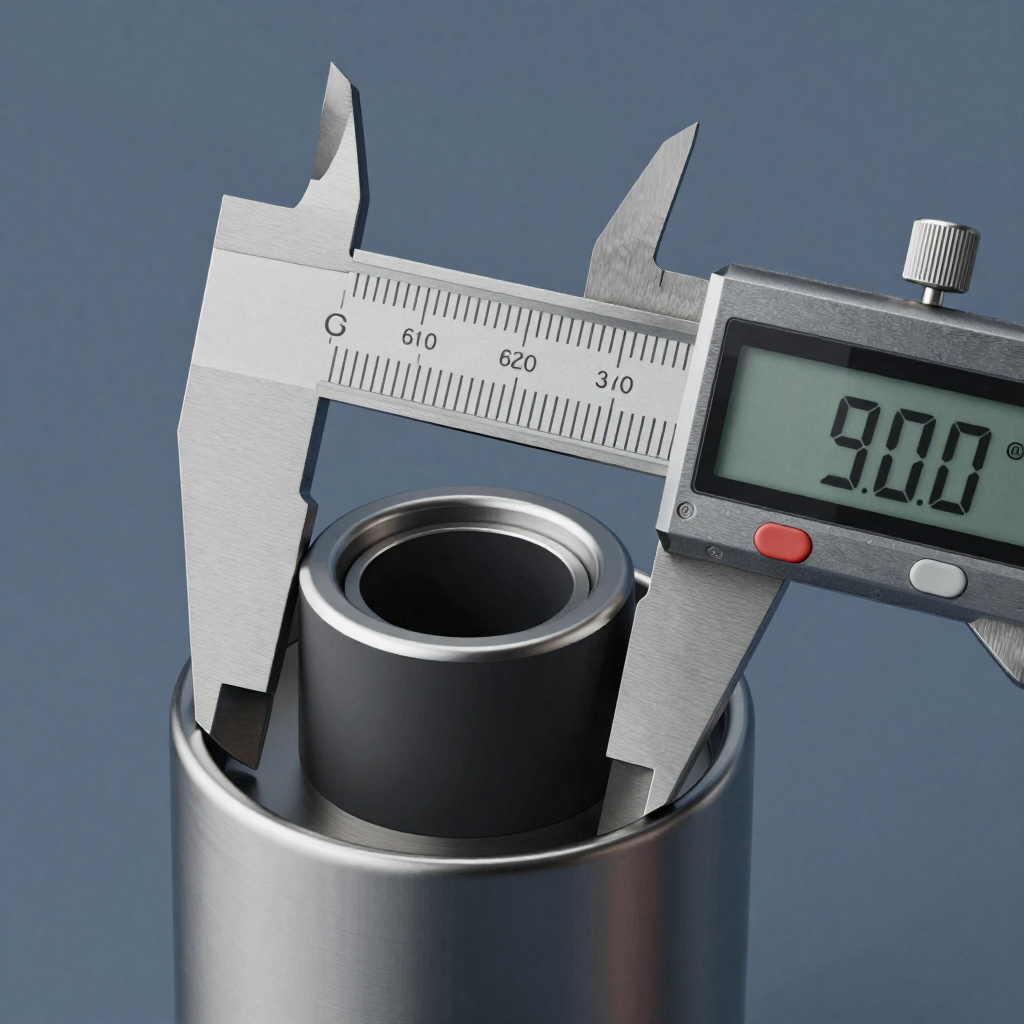

- El diseno no cierra al dar la vuelta: mismo origen: circunferencia mal calculada (revisa el diametro con calibrador).
- Lineas dobles o corridas: la pieza patino. Baja velocidad y aceleracion, agrega peso interno (arena o agua CERRADA en vasos livianos), usa una banda de silicona sobre los rodillos o pasa al mandril.
- Grabado mas debil en los bordes: perdida de foco por la curvatura: limita el ancho del diseno (en piezas de diametro pequeno el area util es angosta) o graba en dos pasadas reposicionando.
- Franjas de quemado desigual: pieza no nivelada respecto al eje X: nivela el rotativo y verifica con burbuja.
En Importasia tenemos ejes rotativos compatibles con maquinas laser CO2 y te asesoramos en la instalacion y configuracion en Colombia. Si tu grabado sale estirado o la pieza patina, escribenos con el diametro de tu pieza y una foto del resultado.
Preguntas frecuentes
Por que mi grabado sale estirado en el rotativo?
La configuracion de pasos por rotacion o el diametro estan mal. Haz la prueba de 360 grados: marca un punto, ordena una vuelta completa y ajusta hasta que la marca regrese exactamente al inicio.
Debo apagar la maquina para conectar el eje rotativo?
Si, siempre. El conector alimenta un motor paso a paso y conectarlo con la maquina encendida puede quemar el driver del eje. Es el dano mas comun con rotativos.
Sirve el autofoco con piezas curvas en el rotativo?
No es confiable: puede medir mal la curva o chocar contra la pieza. La practica correcta es enfocar manualmente sobre el punto mas alto de la pieza.
Que hago si el vaso patina sobre los rodillos?
Baja velocidad y aceleracion, agrega peso dentro de la pieza, usa bandas de silicona sobre los rodillos o cambia a un rotativo de mandril, que sujeta la pieza con garras.
