En un laser CO2 el haz sale del tubo y rebota en tres espejos hasta llegar al lente del cabezal. Si esos espejos no estan perfectamente alineados, pierdes potencia, el corte sale disparejo segun la zona de la cama, o simplemente no corta. Alinear espejos suena intimidante, pero con el metodo del papel es un procedimiento ordenado y repetible. Esta guia te lleva paso a paso, con la seguridad por delante.
Cuando hay que alinear los espejos
- Despues de cambiar el tubo laser: el nuevo tubo casi nunca queda apuntando igual que el anterior; es la causa mas comun de tener que alinear.
- Al recibir o mover la maquina: el transporte descalibra los espejos.
- Cuando el corte es mas debil en una esquina o lado de la cama que en otro: senal clasica de desalineacion.
- Tras un golpe o si alguien manipulo los espejos.
Si el problema es corte doble o vibrado (no debil por zona), eso suele ser mecanico, no de espejos: ver laser desalineado o con movimiento erratico.
Seguridad primero: esto no es opcional
Prepara: cinta de papel o notas adhesivas para pegar sobre cada espejo, la maquina apagada para mover el cabezal a mano, y acceso a los tornillos de ajuste de cada espejo (normalmente tres por espejo).
El metodo del papel: cerca y lejos

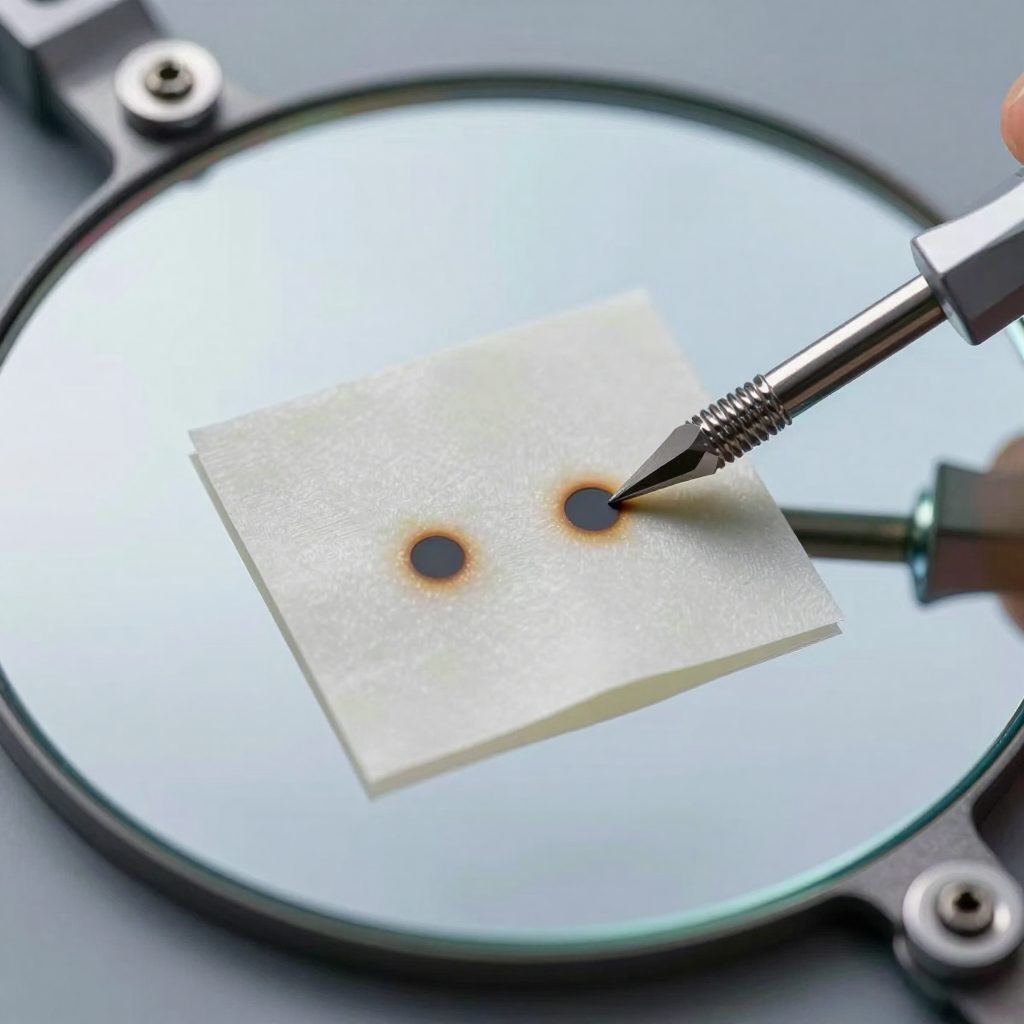

La idea es simple y poderosa: pegas papel sobre el espejo de destino, disparas un pulso con el espejo de origen CERCA, marcas el punto; luego alejas ese espejo (moviendo el cabezal o el puente) al extremo opuesto y disparas otro pulso. Si el haz esta alineado, los dos puntos caen EXACTAMENTE en el mismo lugar. Si se corren, el haz viaja en angulo y hay que corregirlo.
Alineacion espejo por espejo
Se alinea en el sentido del haz, del tubo hacia el cabezal:

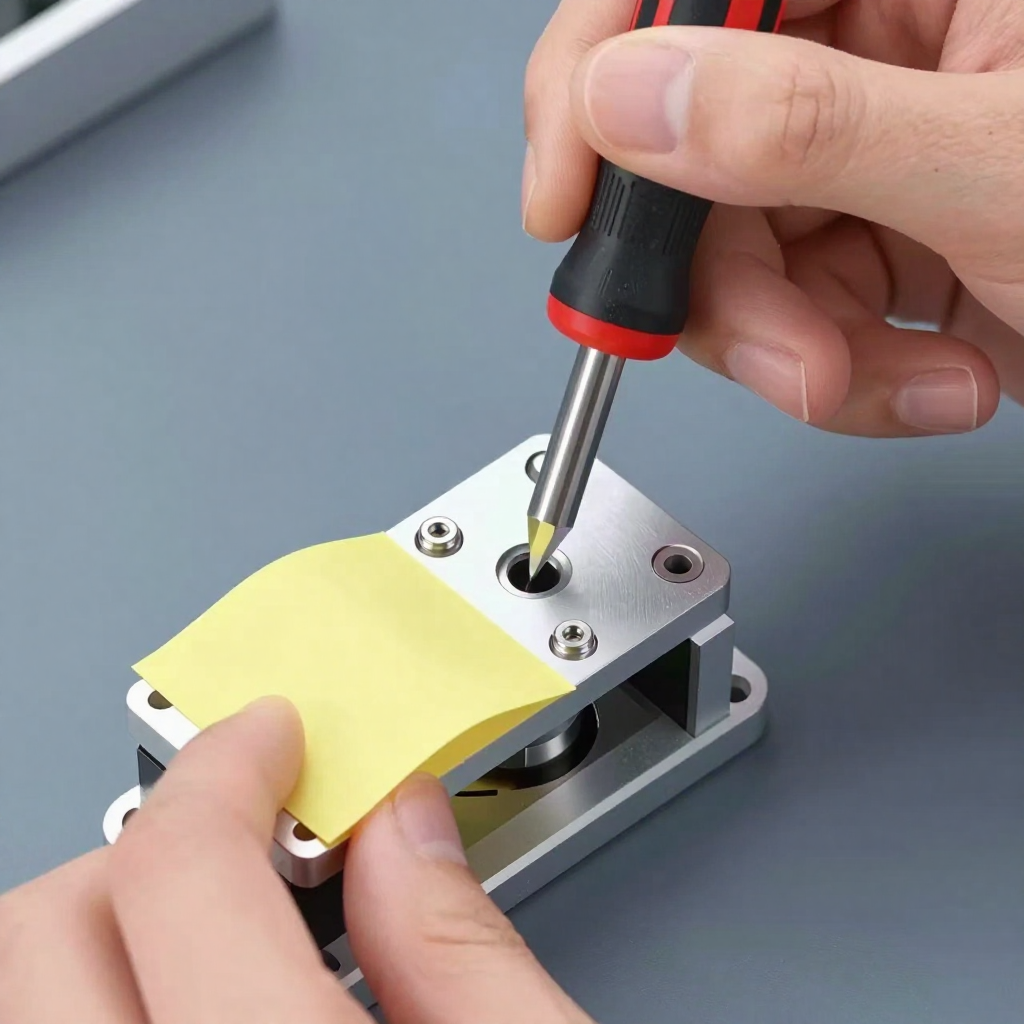

- Tubo a espejo 2 (ajustando espejo 1): lleva el puente/cabezal de modo que el espejo 2 quede CERCA del tubo. Pega papel en el espejo 2 y da un pulso: marca. Aleja el espejo 2 al otro extremo y da otro pulso. Si los puntos no coinciden, ajusta los tornillos del ESPEJO 1 y repite hasta que coincidan. Idealmente el punto queda centrado en el espejo 2.
- Espejo 2 a espejo 3 (ajustando espejo 2): ahora el movimiento es en el otro eje. Pega papel en el espejo 3, pulso con el cabezal cerca, marca; aleja el cabezal, pulso; corrige con los tornillos del ESPEJO 2 hasta que coincidan.
- Espejo 3 al cabezal (ajustando espejo 3): pega papel a la entrada del cabezal (antes del lente) y verifica que el punto entre CENTRADO. Ajusta el espejo 3 hasta centrarlo.
Trabaja siempre con pulsos unicos y a baja potencia. Tras cada ajuste, vuelve a marcar cerca y lejos: la alineacion es iterativa.
Entrada al cabezal: el ultimo control
El objetivo final es que el haz entre por el centro del lente en TODAS las posiciones de la cama. Con el papel en la entrada del cabezal, comprueba el punto en las cuatro esquinas del area de trabajo: deben estar centrados y en el mismo lugar. Si el punto se corre entre esquinas, vuelve un paso atras en la alineacion. Un haz centrado en el lente es lo que da un corte parejo en toda la cama y aprovecha toda la potencia.
Errores comunes al alinear
- Corregir el espejo de destino en vez del anterior: nunca converge.
- Potencia alta: quema el papel de golpe y no deja ver el punto; usa lo minimo.
- Pulsos continuos: peligrosos y confunden la marca; usa disparos unicos.
- Espejos sucios: alinear con optica sucia es perder el tiempo; limpia primero (ver mantenimiento).
- No revisar las cuatro esquinas: puede quedar bien en el centro y mal en los extremos.
- Olvidar reapretar los tornillos de bloqueo tras alinear.
